Допуски по ширине колеи кранового пути

Для механика цеха, отвечающего за эксплуатацию грузоподъемных кранов, знание предельных отклонений рельсового пути — не теоретическая необходимость, а ежедневный инструмент контроля. Рельсовый путь — это фундамент безопасности: его геометрия напрямую влияет на износ ходовых колес, нагрузку на металлоконструкции и риск схода крана. Ниже — систематизированные данные по допускам, применимые в практике эксплуатации.

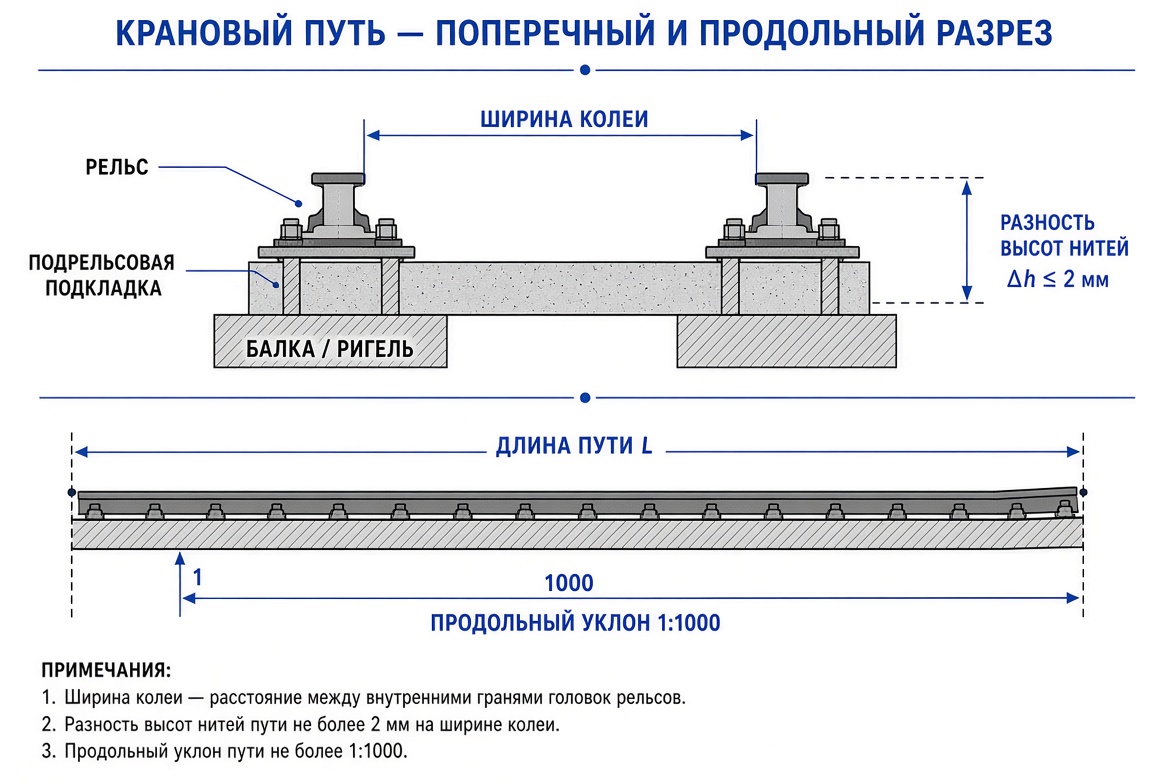

Ширина колеи: основной параметр геометрии

 Ширина колеи (расстояние между осями рельсов) — параметр, отклонение которого от номинала вызывает перекос крана и неравномерную нагрузку на колеса.

Для путей общего назначения согласно ГОСТ Р 51248-99 предельные отклонения составляют:

• при устройстве (монтаже): ±10 мм от номинального размера
• при эксплуатации: ±15 мм от номинального размера

Свод правил СП 314.1325800.2017 подтверждает: отклонение ширины колеи кранового пути не должно превышать 10 мм.

Для портальных кранов действует отдельная норма — РД 31.35.10-86:

• - при укладке: 5 мм
• - при эксплуатации: 18 мм

Практический вывод: если вы обнаружили сужение или расширение колеи свыше 15 мм на путях общего назначения или свыше 18 мм на портальных кранах — путь подлежит немедленной рихтовке. Измерения следует производить через интервалы не более 5 м.

Разность высот нитей: поперечный и продольный профиль

Разность отметок головок рельсов в одном поперечном сечении (поперечный перекос пути) — критический параметр, определяющий равномерность распределения нагрузки между опорами крана.

ГОСТ Р 51248-99 устанавливает для продольного и поперечного уклона:

• при устройстве: не более 0,004
• при эксплуатации: не более 0,01

В абсолютных значениях для разности отметок в одном сечении **СТО НОСТРОЙ 2.2.78-2012 приводит:

• - строительство: 0,001S, но не более 20 мм
• - эксплуатация: 0,002S, но не более 40 мм

где S — ширина колеи в миллиметрах.

Для портальных кранов по РД 31.35.10-86:

• - при укладке: 15 мм
• - при эксплуатации: 30 мм

Что это значит на практике: при ширине колеи 20 000 мм (20 м) эксплуатационный допуск по разности отметок составит 40 мм. Превышение этой величины означает, что одна опора крана перегружена, а другая разгружена — это прямой путь к ускоренному износу подшипников и деформации металлоконструкции.

 Уклон пути: продольный и поперечный

Наклон рельсового пути в продольном направлении влияет на способность крана удерживаться на месте при остановке.

ГОСТ Р 51248-99 регламентирует:

• - при устройстве: уклон не более 0,004
• - при эксплуатации: не более 0,01

Это означает: на 1 метре длины пути перепад высот не должен превышать 4 мм при монтаже и 10 мм при эксплуатации. Для пути длиной 10 метров эксплуатационный перепад не должен превышать 100 мм (при условии, что это не создает знакопеременных уклонов на базе крана).

Важное примечание из ГОСТ Р 51248-99: на участке пути, равном двум базам крана (2В), знакопеременные поперечные уклоны в указанных значениях не допускаются. То есть, путь не должен «волной» уходить то влево, то вправо — это вызывает раскачивание крана при движении.

Дополнительные параметры, важные для механика

Помимо трех основных, при эксплуатации контролируются:

Взаимное смещение торцов стыкуемых рельсов в плане и по высоте:

• - при укладке: 1 мм
• - при эксплуатации: 3 мм (для портальных кранов)
• - для путей общего назначения: 2 мм при эксплуатации

Зазоры в стыках рельсов при температуре 0°С и длине рельса 12,5 м: 6 мм. При изменении температуры на 10°С допуск изменяется на 1,5 мм — это необходимо учитывать при сезонных проверках.

Упругая просадка рельсового пути при максимальной нагрузке на колесо:

• - на деревянных полушпалах: не более 7 мм
• - на железобетонных балках: не более 5 мм

Периодичность контроля

Согласно РД 31.35.10-86 и ГОСТ Р 54523-2011, нивелировочные карты (по данным которых оцениваются уклоны и разновысотность) составляются:

• не реже 1 раза в год — для путей на жестком основании
• не реже 1 раза в 6 месяцев — для путей на податливом (шпальном) основании

Ширина колеи и стыковые зазоры проверяются при каждом плановом осмотре пути.

Сводная таблица допусков

 Что делать при превышении допусков

Немедленная остановка крана требуется при:

• - сужении/расширении колеи свыше 18 мм (портальные) или 15 мм (общие)
• - разности отметок в сечении свыше 30 мм (портальные) или 0,002S, но не более 40 мм (общие)
• - уклоне свыше 0,01

Плановая рихтовка назначается при приближении значений к предельным (80% от допуска) или при выявлении знакопеременных уклонов на базе крана.

Контроль геометрии рельсового пути — это не формальность, а прямая ответственность за безопасность людей и сохранность оборудования. Регулярные замеры и своевременная рихтовка обходятся на порядок дешевле, чем аварийный ремонт крана или последствия схода.
