Покупка стрелочных переводов или как правильно сэкономить бюджет

1. Введение

Данная статья будет актуальна для предприятий на чьем балансе имеются железнодорожные пути или кто планирует их строительство.

Владение и поддержание работоспособности собственной железнодорожной инфраструктурой (путями необщего пользования) — это всегда баланс между жесткими требованиями контролирующих органов и коммерческой эффективностью предприятия.

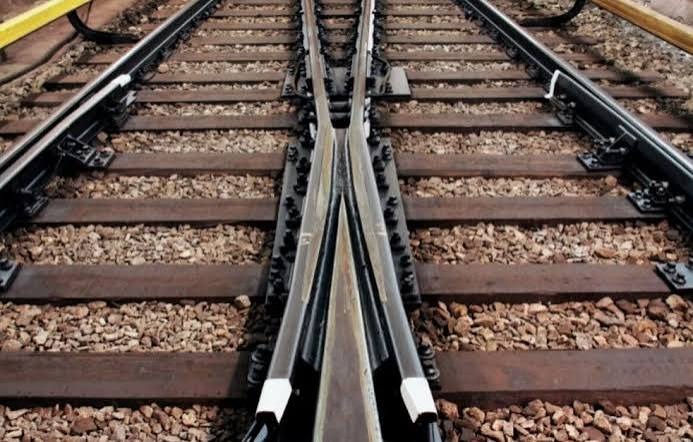

Стрелочный перевод — самый дорогой и сложный элемент верхнего строения пути (ВСП) поэтому его закупка один из главных источников правильной экономии бюджета предприятия.

Стрелочный перевод — обеспечивает непрерывность движения подвижного состава. В условиях интенсивных динамических нагрузок техническое состояние стрелочных переводов напрямую определяет безопасность движения, допустимые скорости поездов и плавность их хода. Своевременное выявление дефектов, регламентированное нормативной базой, исключает риски сходов подвижного состава и оптимизирует затраты на содержание инфраструктуры.

Ошибки при закупке стрелочного перевода приводят либо к неоправданному перерасходу бюджета в сотни тысяч рублей, либо к предписаниям ревизоров о запрете эксплуатации и закрытию путей для движения подвижного состава. В этой статье мы разберем, как промышленному предприятию правильно выбрать стрелочный перевод и на чем можно законно сэкономить при закупке.

2. Новые, резерв или старогодные: классификация состояния как главный рычаг экономии

При закупке комплектующих перед службой материально-технического снабжения (ОМТС) встает выбор между тремя категориями материалов:

• Новые стрелочные переводы (с завода): Обладают максимальным ресурсом, гарантией производителя и полным комплектом документов (соответствие ГОСТ 34455-2018). Минус: максимальная цена и длительные сроки изготовления. Подходят для зон с экстремальными нагрузками (например, подгорочные пути, места слива нефтепродуктов с высокой интенсивностью маневров).
• Резерв (материалы с хранения): Это новые элементы, которые лежали на складах госрезерва, базах ПМС или крупных заводов, но не были уложены в путь. Они могут иметь поверхностную ржавчину, но не имеют эксплуатационного износа. Из нашего опыта, часто недобросовестными поставщиками мало эксплуатируемые стрелочные переводы выдаются за резерв, но о способах контроля читайте ниже.

Экономия: стоят на 15–30% дешевле заводских, но требуют тщательной приемки (проверка геометрии и консервационной смазки).

• Старогодные материалы (Б/У) разных групп годности: Стрелочные переводы, демонтированные с магистральных путей в ходе модернизации. Это главная точка экономии для промышленных предприятий.

Группы годности б/у материалов — как выбрать под свои задачи:

1. 1-я группа годности: Минимальный вертикальный износ (до 2–3 мм). Идеально подходят для главных подъездных путей ППЖТ, по которым подаются тяжелые маршруты с выходом на сеть общего пользования. Цена ниже новой на 30–40%.
2. 2-я группа годности: Средний износ (до 4–6 мм). Оптимальный выбор для внутриплощадочных, погрузочно-разгрузочных и выставочных путей предприятия, где установленная скорость движения не превышает 15–25 км/ч. Экономия до 50–60%.
3. 3-я группа годности: Подходит только для малодеятельных путей (отстой порожних вагонов, тупики). Использовать с осторожностью или лучше избегать данную продукцию.

3. Направления экономии бюджета при закупках: чек-лист

Чтобы не переплачивать, закупку нужно оптимизировать по четырем направлениям:

3.1. Правильный подбор марки и типа под реальные условия (не переплачивайте за избыточность)

• Тип рельса: Если по вашим путям не ходят сверхтяжелые поезда, часто достаточно стрелочных переводов типа Р50 вместо стандартных магистральных Р65. Разница в цене металла и бруса весьма существенна.
• Марка крестовины: Для промышленных путей стандартом являются марки 1/9 и 1/7. Не закупайте стрелочные переводы марки 1/11 (они предназначены для высоких скоростей на магистралях) — они длиннее, требуют больше подстрелочных брусьев и стоят значительно дороже.

3.2. Закупка восстановленных элементов

Сердечники крестовин и остряки — самые изнашиваемые детали. Вместо покупки новых элементов рассмотрите поставщиков, предлагающих старогодные элементы, прошедшие заводскую электродуговую наплавку и шлифовку профиля. Их ресурс восстанавливается на 80–90% от первоначального, а стоимость ниже заводской в 2–3 раза.

3.3. Комплектность поставки (избегайте скрытых расходов)

Часто поставщики демпингуют, указывая цену только за «металлический комплект». При закупке строго контролируйте, что входит в спецификацию. Выгоднее закупать полный комплект, включающий:

• Металлическую часть (рамные рельсы с остряками, крестовина, контррельсы).
• Комплект подкладок и крепежа (костыли, шурупы, клеммы, болты).
• Флюгарку (переводной механизм).
• Опционально: Комплект брусьев (деревянных или железобетонных). Раздельная логистика металла и бруса от разных поставщиков часто «съедает» всю экономию.

3.4. Выбор типа брусьев: дерево против железобетона

• Деревянные брусья (пропитанные): Дешевле при закупке, проще в укладке (не требуют тяжелых кранов), легче адаптируются под нестандартную геометрию промышленных площадок. Минус — срок службы 10–15 лет.
• Железобетонные брусья: Дороже на 40–50% при закупке и сложнее в монтаже. Но их срок службы превышает 40–50 лет. Стратегия экономии: если путь арендованный или временный — только дерево; если строится собственный завод «на века» — железобетон сбережет бюджет в долгосрочной перспективе.

1. 4.    Нормы и границы износа элементов согласно ПТЭ БЧ

Эксплуатационный износ элементов стрелочного перевода разделяется на две критические зоны: допустимый (контролируемый) и недопустимый (браковочный).

Допустимый износ

Это естественное изменение геометрических размеров рельсов, остряков и крестовин в процессе эксплуатации, при котором сохраняется безопасность движения с установленными скоростями. На этом этапе износ компенсируется планово-предупредительными работами: регулировкой стрелочных тяг, шлифовкой накатов и локальной наплавкой.

Недопустимый износ (критические дефекты)

В соответствии с Правилами технической эксплуатации (ПТЭ) БЧ, эксплуатация стрелочного перевода категорически запрещается при наличии хотя бы одного из следующих критических дефектов:

1. Разъединение стрелочных остряков и подвижных сердечников крестовин с тягами.
2. Отставание остряка от рамного рельса (или подвижного сердечника от усовика) на 4 мм и более (измеряется у первой тяги).
3. Выкрашивание остряка (или подвижного сердечника) длиной более 200 мм на главных путях, 300 мм — на приемо-отправочных, 400 мм — на прочих путях.
4. Понижение остряка против рамного рельса на 2 мм и более (измеряется в сечении, где ширина головки остряка составляет 50 мм и более). Этот дефект опасен риском вкатывания гребня колеса на остряк с последующим сходом поезда.
5. Расстояние между рабочей гранью сердечника крестовины и рабочей гранью головки контррельса менее 1472 мм.
6. Расстояние между рабочими гранями головки контррельса и усовика более 1435 мм.
7. Вертикальный и боковой износ элементов, превышающий нормативные допуски для конкретного типа рельсов (Р65, Р50) и установленной скорости движения на участке.

Группы годности и восстановление элементов

Для оптимизации расходов старогодные материалы ВСП проходят сортировку на базах ПМС.

Группы годности старогодных элементов:

• 1 группа: Элементы с минимальным износом, пригодные для повторной укладки в главные пути без ограничений или с незначительным снижением скоростных режимов.
• 2 группа: Элементы со средним износом. Направляются для укладки в приемо-отправочные, подъездные или станционные пути.
• 3 группа: Материалы с существенным износом, которые могут использоваться только на малодеятельных путях, маневровых районах или сортировочных горках после проведения ремонта.

Восстановление элементов

Экономическая целесообразность диктует широкое применение восстановительных технологий на БЧ:

• Электродуговая наплавка: Позволяет восстанавливать вертикальный и боковой износ изношенных остряков, рамных рельсов и сердечников крестовин непосредственно в пути или на базе. Используются специализированные износостойкие сварочные материалы.
• Шлифовка: Устраняет волнообразный износ, смятие, наплывы металла («козырьки») на остряках и рамных рельсах, восстанавливая нормативный профиль колеи.

Методы контроля технического состояния

На Белорусской железной дороге применяется двухступенчатая система контроля: визуальная и инструментальная (включая дефектоскопию).

Визуальный контроль

Выполняется дорожными (путевыми) мастерами, бригадирами путей и обходчиками в ходе регулярных осмотров. При этом проверяются:

• Наличие трещин в элементах и сварных швах.
• Выкрашивание металла, наплывы, вертикальные ступеньки.
• Плотность прилегания остряков.
• Целостность и затяжка болтовых соединений, состояние контррельсовых болтов.
• Состояние брусьев (деревянных или железобетонных), наличие кустовой гнилости или трещин в бетоне.

Инструментальный контроль

Включает обязательные периодические замеры геометрии и скрытых дефектов:

1. Путевые шаблоны (ЦУП-2, ПШ-150): Применяются для контроля ширины колеи (номинал 1520 мм), уровня (возвышения одного рельса над другим), ширины желобов в крестовине и контррельсе.
2. Штангенциркули (ПШВ): Используются путевыми мастерами для точного измерения вертикального и бокового износа рельсовых элементов, а также величины понижения остряка.
3. Ультразвуковая дефектоскопия (УЗД): Съемные дефектоскопы (серий РДМ, АВИКОН) позволяют выявлять скрытые внутренние дефекты (трещины в шейке, головке, подошве рельса и элементах крестовины), невидимые для человеческого глаза.

Практический Чек-лист для проверки стрелочного перевода

Данная таблица является рабочим инструментом путевого мастера БЧ для фиксации технического состояния объекта.

Нормативно-техническая база (Стандарты БЧ)

При написании регламентов, чек-листов и оценке элементов стрелочных переводов на Белорусской железной дороге обязательны к исполнению следующие документы:

1. Правила технической эксплуатации Белорусской железной дороги (ПТЭ БЧ).
2. Инструкция по текущему содержанию железнодорожного пути (утвержденная Приказом Начальника БЧ).
3. СТБ ГОСТ Р 51685-2003 «Рельсы железнодорожные. Общие технические условия».
4. ГОСТ 34455-2018 «Стрелочные переводы и их элементы. Технические условия».

5. Входной контроль и браковочные параметры: как защитить предприятие от неликвида

Принимая б/у или резервный стрелочный перевод от поставщика, инспекция предприятия (или привлеченный путевой мастер) обязана провести инструментальный контроль с помощью путевого шаблона и штангенциркуля.

Если поставщик пытается привезти неликвид, вы имеете полное право завернуть поставку. Категорически запрещено принимать элементы со следующими дефектами (согласно ПТЭ):

❌ Понижение остряка против рамного рельса на 2 мм и более (риск схода вагона).

❌ Отставание остряка от рамного рельса на 4 мм и более.

❌ Выкрашивание остряка длиной более 300–400 мм (для промышленных путей).

❌ Трещины в элементах крестовины, рамных рельсах или подошве.

❌ Вертикальный износ сердечника крестовины выше согласованной в договоре группы годности.

6. Практический чек-лист для ОМТС при согласовании договора закупки

Перед подписанием договора с поставщиком убедитесь, что выполнены следующие пункты:

• Технические условия: В договоре четко прописан тип (Р65/Р50), марка (1/9 или 1/7) и геометрический чертеж (например, проект 2434, 2212 и т.д.).
• Фиксация износа: Для б/у переводов в приложении к договору закреплены конкретные цифры вертикального и бокового износа (в мм) — это исключит поставку металлолома.
• Комплектность: Фиксируйте в договоре фактическую комплектность элементов стрелочного перевода: количество башмаков, количество крепежных элементов, количество изоляции и др.
• Паспортизация: Наличие актов дефектоскопии (УЗД) для б/у элементов, подтверждающих отсутствие внутренних скрытых трещин.
• Гарантийные обязательства: Поставщик дает гарантию не менее 12 месяцев со дня укладки в путь или обязуется заменить элементы при выявлении скрытых дефектов при первой ревизии.

Резюме

Разумная экономия на стрелочных переводах для завода или логистического центра — это не покупка самого дешевого лома. Это точный расчет: укладка качественных б/у материалов 1-й или 2-й группы годности на малодеятельных участках и закупка восстановленных (наплавленных) крестовин. Такой подход снижает капитальные затраты путевого хозяйства до 50%.
