Рельсы КР и железнодорожные на крановом пути

Введение: почему ошибка с выбором рельса обходится слишком дорого

Механик цеха и инженер-снабженец — это две фигуры, от которых зависит, встанет ли мостовой кран или продолжит работать. Первый отвечает за то, чтобы путь выдерживал нагрузки. Второй — за то, чтобы на склад привезли именно то, что нужно, а не то, что «было в наличии» или «подошло по цене».

На первый взгляд, рельс — это просто металлический профиль. Но крановый путь — не железная дорога. И рельс, идеально подходящий для железнодорожного полотна, может оказаться либо бесполезным, либо прямо запрещённым на подкрановой эстакаде. Ниже — разбор нормативной базы без лишней теории: что разрешено, что запрещено и какие ошибки встречаются чаще всего при комплектации крановых путей.

Что можно: разрешённые типы рельсов для кранового пути

Нормативная база, на которую опираются проектировщики и эксплуатационники в Беларуси и России, — это СП 314.1325800.2017 «Пути наземные рельсовые крановые» и ГОСТ Р 56944-2016 для надземных путей.

Для наземных крановых путей (по СП 314)

Свод правил разрешает применять:

• Железнодорожные рельсы типа Р43 по ГОСТ 7173;
• Железнодорожные рельсы типа Р50 и Р65 по ГОСТ Р 51685;
• Крановые рельсы типов КР70, КР80, КР100, КР120, КР140 по ГОСТ 4121.

Для подвесных кранов и грузовых тележек применяются двутавровые балки по ГОСТ 19425 и специальные тавровые рельсы.

Для надземных путей (по ГОСТ Р 56944)

Здесь перечень аналогичен, но с важным дополнением: допускаются рельсы из стального горячекатаного проката квадратного или прямоугольного сечения по ГОСТ 2591. Однако в новой редакции ГОСТ 35253-2025 применение квадрата и полосового проката размером более 50×50 мм в качестве новых рельсов уже не рекомендуется — из-за невозможности обеспечить равномерный контакт колеса со всей поверхностью головки.

Европейские рельсы типа А: стандарт DIN 536

Отдельная категория, которую обязательно нужно учитывать при комплектации крановых путей в Беларуси, — это крановые рельсы типа А по DIN 536. Они являются стандартным европейским профилем и с 2011 года широко применяются в странах Таможенного союза, включая Беларусь.

Что такое рельсы типа А

Рельсы типа А — это горячекатаные крановые рельсы с плоским основанием, соответствующие немецкому стандарту DIN 536/1991. Их конструктивная особенность — широкая подошва, низкий центр тяжести и толстая шейка, что обеспечивает устойчивость к высоким боковым нагрузкам и делает их идеальными для мостовых и козловых кранов.

Число в маркировке обозначает ширину головки рельса в миллиметрах. Доступны семь типоразмеров: A45, A55, A65, A75, A100, A120, A150.

 Технические характеристики рельсов типа А

 Данные по DIN 536 P1:1991.

Классы прочности европейских рельсов

Рельсы типа А выпускаются в трёх группах по материалу:

• S700 — самые распространённые, минимальный предел прочности 690 Н/мм²;
• S900A — особо прочные, минимальный предел прочности 880 Н/мм²;
• S1100 — сверхпрочные, изготавливаются по индивидуальному заказу, минимальный предел прочности 1080 Н/мм².

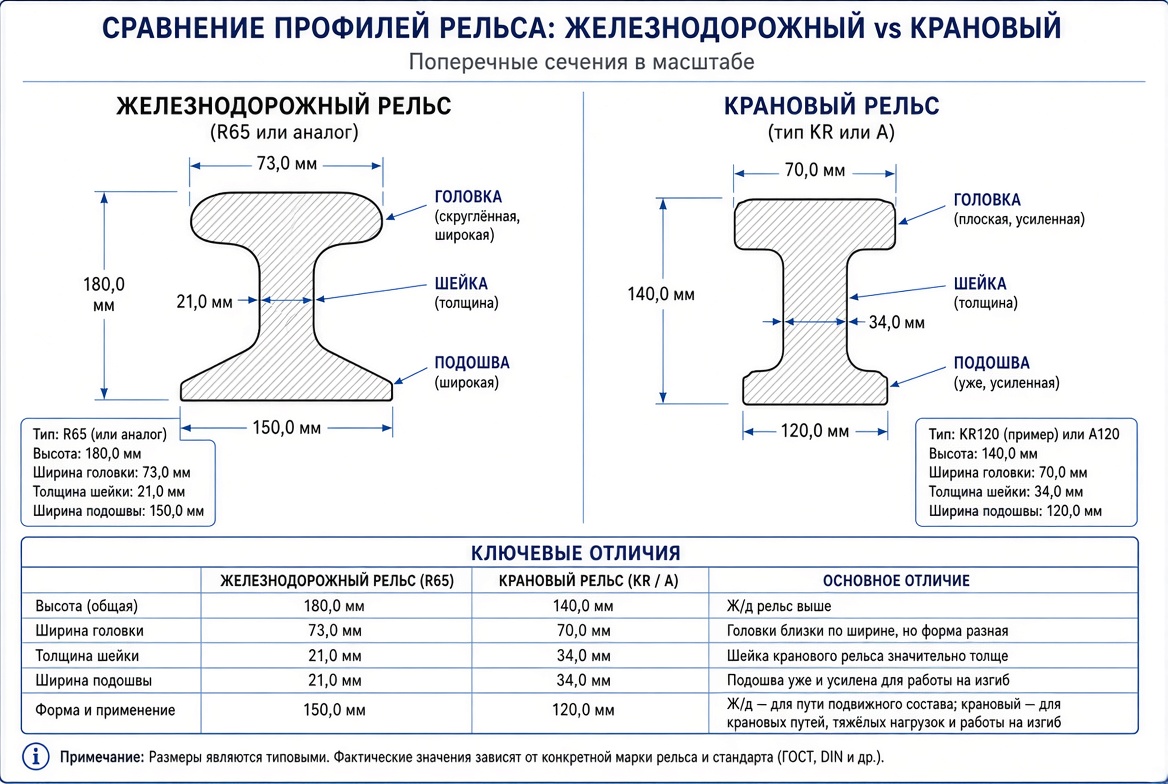

 Сравнение с рельсами КР

Европейские рельсы типа А значительно превосходят крановые рельсы КР по многим параметрам. Например, сравнение ключевых типоразмеров показывает, что рельс A55 при весе 31,8 кг/м сопоставим по назначению с рельсом КР80 весом 64,24 кг/м. То есть европейский профиль обеспечивает аналогичную несущую способность при существенно меньшей металлоёмкости.

 Область применения и грузоподъёмность

Рельсы типа А обеспечивают грузоподъёмность несущей балки крана до 320 тонн включительно. Они широко используются в портах, на верфях, складах, в производственных цехах и на контейнерных терминалах.

Монтаж рельсов типа А

Для монтажа европейских рельсов применяются две основные технологии:

• - Неподвижное крепление — сварка отдельных элементов полотна между собой;
• - Подвижное крепление — с использованием приварных прижимных планок, болтов со сферическими головками и специальных подкладок.

Наиболее распространена немецкая технология монтажа с использованием пластин GANTRAIL и GANTREX, которые создают зазор между балкой и подошвой рельса и обеспечивают правильное положение накладок.

Что нельзя: прямые запреты и ограничения

Запрет №1: старогодные железнодорожные рельсы

СП 314.1325800.2017 содержит однозначную формулировку: «Запрещается использование старогодных железнодорожных рельсов для кранового пути». Железнодорожный рельс, даже внешне целый, уже получил свою историю нагружения. Внутренние дефекты и накопленная усталость металла при крановой нагрузке могут привести к разрушению.

Запрет №2: рельсы Р75 на крановых путях

ГОСТ 35253-2025 прямо указывает: использование железнодорожных рельсов Р75 не рекомендуется ввиду их значительной высоты.

Запрет №3: приварка рельсов к подкрановым балкам

ГОСТ Р 56944-2016: «Рельсы любых типов, кроме горячекатаного прокатного квадрата, приваривать к опорным подкладкам или непосредственно к стальной подкрановой балке не разрешается».

Запрет №4: прожигание отверстий электросваркой

СП 314 запрещает прожигать отверстия в рельсах с помощью электросварки. Отверстия под болты выполняются сверлением.

Запрет №5: крепление шурупами без прижимов

При креплении рельсов к деревянным полушпалам запрещается использовать шурупы без установки прижимов.

Практические критерии выбора для инженера-снабженца

Шаг 1. Посмотреть паспорт крана. ГОСТ Р 56944-2016 требует: выбор типа рельса осуществляется согласно рекомендациям изготовителя крана, изложенным в паспорте.

Шаг 2. Проверить нагрузку на колесо. Тип рельса подбирается в зависимости от нагрузки, передаваемой ходовым колесом, и группы классификации крана.

Шаг 3. Учесть тип пути. Наземный путь проектируется по СП 314, надземный — по ГОСТ Р 56944. Для европейских кранов — по DIN 536.

Шаг 4. Проверить состояние. При ремонте существующего пути допускается применение старогодных рельсов типа Р I и II групп годности при условии отсутствия трещин, сколов и износа головки более 15%. Но это — только для ремонта, а не для нового строительства.

Что происходит, если использовать «не тот» рельс

Технические последствия. Неправильный профиль даёт неравномерный контакт колеса с головкой. Это ускоряет износ и рельса, и самого колеса.

Эксплуатационные последствия. Рельс с повышенным износом, смятием или боковым истиранием головки подлежит немедленной замене.

Нормативные последствия. При проверке инспектирующие органы фиксируют нарушение СП 314 или ГОСТ. Это грозит предписанием, остановкой крана и штрафными санкциями.

Краткий чек-лист: можно / нельзя

 Заключение

Крановый путь — это не место для экспериментов и не полигон для «рационализаторских» решений снабженца. Нормативная база (СП 314, ГОСТ Р 56944, ГОСТ 35253, DIN 536) сформирована на основе десятилетий эксплуатации и аварий. Игнорирование этих требований — это не экономия, а отложенный риск.

Если вы комплектуете крановый путь или подбираете замену рельса — начните с паспорта крана и проектной документации. Если их нет или они не дают ответа — обратитесь к специалистам, которые работают с рельсовым прокатом профессионально
