Стрелочные переводы магистрального и промышленного пути

Введение: почему стрелочный перевод — самый уязвимый элемент пути

Стрелочный перевод — это место, где путь «ломается» сознательно. Здесь подвижной состав меняет направление, и именно здесь возникают динамические нагрузки, в разы превышающие те, что действуют на прямом участке. Неудивительно, что стрелочные переводы выходят из строя раньше, чем обычные рельсы, и требуют особого внимания.

Для инженера службы пути это означает необходимость чётко понимать: когда перевод достиг нормативного срока службы, какой износ считается критическим, а какой — допустимым, и по каким признакам крестовину или остряк пора менять. Для приёмщика на складе — уметь отличить годный перевод или его элемент от того, что уже выработало ресурс.

Ниже — разбор нормативной базы без лишней теории: сроки службы, допуски износа, типичные неисправности и практические критерии приёмки.

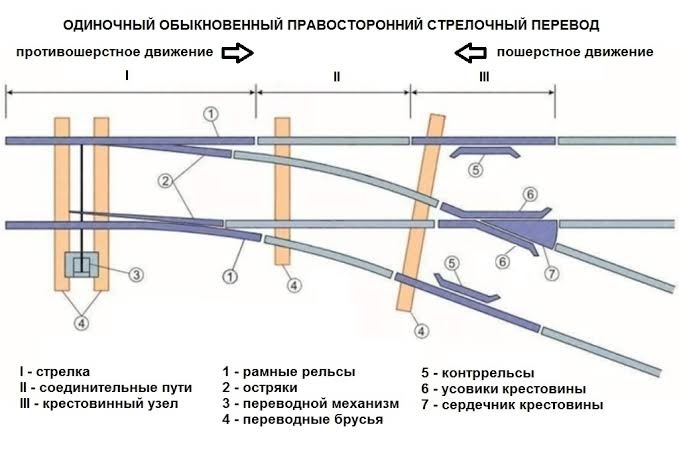

Нормативный срок службы стрелочного перевода: что заложено в нормативах

Срок службы стрелочного перевода определяется не календарными годами, а количеством пропущенного тоннажа (млн тонн брутто в год) до достижения предельного износа основных элементов. Это ключевой принцип: перевод «живёт» до тех пор, пока его металлические части сохраняют работоспособность в пределах допусков.

Нормативные значения по ОСЖД

Согласно документу Организации сотрудничества железных дорог P 756/4, нормативные сроки службы стрелочных переводов на деревянных и железобетонных брусьях установлены в зависимости от условий эксплуатации. Различаются:

- Гарантийные сроки — минимальный тоннаж или срок эксплуатации без изломов и дефектов, установленный заводом-изготовителем;

- Нормативные сроки — тоннаж до достижения величины допустимого нормативного износа.

Критерии назначения капитального ремонта

Согласно Правилам технической эксплуатации, основной критерий выбора стрелочных переводов для капитального ремонта — достижение нормативного срока службы в зависимости от основания и степени годности металлических частей. Для путей 1–3 класса с железобетонными брусьями этот показатель составляет:

• 350 млн т брутто в год — при использовании новых материалов;
• 30 млн т брутто в год — при использовании старогодных материалов.

Дополнительные критерии включают количество негодных деревянных брусьев (более 35–40%), негодных скреплений и брусьев с выплесками.

Важное примечание: нормативный срок службы стрелочных переводов на железобетонных брусьях понижается на 15% при отсутствии сварки стыков. Это значит, что сварка стыков — не просто технологическая опция, а фактор, напрямую влияющий на ресурс перевода.

Износ крестовины: нормы и контрольные сечения

Крестовина — наиболее быстро изнашивающийся элемент стрелочного перевода. Исследования показывают, что на главных путях магистрального транспорта выход крестовин по износу составляет около 60%, по дефектам — около 40%. При этом дефекты массово начинают развиваться лишь после износа поверхности катания 4–6 мм.

Где измеряется износ

Вертикальный износ сердечника крестовины измеряется посередине поверхности катания в сечении, где ширина сердечника равна 40 мм. Это стандартное контрольное сечение, установленное нормативной документацией.

Вертикальный износ усовиков измеряется на расстоянии 14 мм от боковой рабочей грани изнашиваемой части усовика в сечении, где ширина сердечника на уровне измерения равна 20 мм. При измерении на цельнолитых крестовинах необходимо учитывать возвышение усовиков над сердечником — из измеренной величины вычитается поправка (обычно 2–3 мм в зависимости от конструкции).

Допустимые значения износа

Для высокоскоростных линий (141–200 км/ч и 201–250 км/ч) нормативы наиболее жёсткие. Согласно Таблице 4 Правил технической эксплуатации, наибольший допускаемый вертикальный износ сердечника крестовины составляет 5 мм и 4 мм соответственно. Для усовиков установлены аналогичные пределы.

На путях необщего пользования и промышленных путях с меньшими скоростями допуски могут быть увеличены, но принцип остаётся: превышение нормы износа — основание для замены или ограничения скорости.

Выкрашивание остряка: причины и предельные размеры

Выкрашивание остряка — один из самых опасных дефектов, поскольку создаёт риск набегания гребня колеса на остряк с последующим сходом подвижного состава.

Причины выкрашивания

Согласно практическому пособию по содержанию стрелочных переводов, выкрашивание возникает при:

• неплотном прилегании остряка к рамному рельсу и подушкам;
• большей высоте остряка по сравнению с рамным рельсом;
• плохом закреплении остряка в корне;
• изгибе опорных деталей;
• неточной регулировке стрелочных тяг.

Все эти причины ведут к неравномерному распределению нагрузки и ударным воздействиям, которые буквально «выбивают» металл из головки остряка.

Предельно допустимая длина выкрашивания

Правила технической эксплуатации устанавливают чёткие критерии. На путях необщего пользования для стрелочных переводов марки 1/7 и положе, симметричных — марки 1/6, выкрашивание остряка от острия до первой стрелочной тяги или подвижного сердечника глубиной более 3 мм, при котором создаётся опасность набегания гребня, запрещено. Кроме того, установлены предельные длины выкрашивания:

Практический вывод для приёмщика: остряк с выкрашиванием длиной менее указанных значений может быть допущен к эксплуатации, но требует немедленного устранения причин дефекта. Если причина — неплотное прилегание, только замена остряка проблему не решит.

Другие неисправности: полный перечень запрещённых состояний

Помимо выкрашивания и износа, существует перечень неисправностей, при которых эксплуатация стрелочного перевода категорически запрещена. Согласно Правилам технической эксплуатации и практическим руководствам, к ним относятся:

1. Разъединение стрелочных остряков с тягами — перевод не может быть переведён в рабочее положение;
2. Отставание остряка от рамного рельса на 4 мм и более — риск набегания гребня;
3. Понижение остряка против рамного рельса на 2 мм и более — гребень колеса может отжать рамный рельс;
4. Излом остряка, рамного рельса или крестовины;
5. Разрыв двух и более контррельсовых болтов;
6. Расстояние между рабочими гранями сердечника крестовины и контррельса менее 1477 мм;
7. Выкрашивание остряка глубиной более 3 мм в зоне до первой тяги.

Отдельно контролируется взаимное положение остряка и рамного рельса с помощью шаблона КОР. Проверка производится в двух точках: в острие остряка и на расстоянии 200 мм (для переводов марки 1/6 — 150 мм) от острия. Наличие зазора между шаблоном и головкой рамного рельса требует незамедлительных мер — вплоть до замены остряка и рамного рельса.

Практические критерии для приёмщика склада

При приёмке стрелочных переводов и их элементов на склад необходимо проверять:

Для крестовин:

• - Состояние поверхности катания сердечника — отсутствие выкрашивания, смятия, трещин;
• - Геометрию усовиков — отсутствие износа сверх допустимых норм в контрольных сечениях;
• - Отсутствие трещин в литой части (для сборных крестовин — состояние сварных швов).

Для остряков:

• - Отсутствие выкрашивания в зоне от острия до первой тяги;
• - Отсутствие вертикального понижения относительно рамного рельса;
• - Ровность поверхности катания, отсутствие волнообразного износа.

Для рамных рельсов:

• - Боковой износ в пределах допустимых значений (контролируется на уровне 13 мм ниже поверхности катания);
• - Отсутствие смятия и отколов головки.

Для переводов в сборе:

• - Плотность прилегания остряков к рамным рельсам (зазор не более 2 мм при запертом положении);
• - Работа переводного механизма без заеданий;
• - Соответствие маркировки проектному типу (Р65, марка 1/9, 1/11 и т.д.).

Сводная таблица: что можно и что нельзя

 Заключение

Стрелочный перевод — это конструкция, в которой ресурс расходуется быстрее, чем где-либо ещё на пути. Нормативный срок службы определяется пропущенным тоннажем, а не календарём. Крестовина и остряк — наиболее уязвимые элементы, и их состояние требует постоянного контроля.

Для инженера службы пути ключевой вывод прост: своевременное выявление износа и дефектов дешевле, чем замена перевода в аварийном порядке. Для приёмщика склада — умение отличить годный элемент от выработавшего ресурс напрямую влияет на безопасность движения.

Если вы комплектуете склад или планируете закупку стрелочных переводов и запасных частей — работайте с поставщиками, которые понимают разницу между нормативным и предельным износом и могут предоставить документацию, подтверждающую соответствие продукции требованиям безопасности.
