Требования к установке путевых знаков

Безопасность движения на железнодорожном транспорте держится не только на исправности подвижного состава и рельсового полотна. Ключевую роль играет грамотная расстановка путевых и сигнальных знаков — визуальных ориентиров, которые позволяют машинисту точно определять местоположение поезда, границы станций и габариты приближения строений. Ошибка в установке даже одного столбика может привести к нарушению габарита и серьёзному инциденту. В этой статье мы разберём ключевые элементы обустройства пути, дадим чёткое определение пикету и детально остановимся на требованиях к установке путевых знаков и предельных столбиков согласно действующим нормативам.

Ключевые элементы обустройства железнодорожного пути

Железнодорожный путь представляет собой сложный инженерный комплекс, который включает в себя не только верхнее строение (рельсы, шпалы, скрепления, балласт) и нижнее строение (земляное полотно, искусственные сооружения), но и систему навигационных и сигнальных элементов. К обустройству пути относят путевые и сигнальные знаки, предельные столбики, а также километровые и пикетные отметки.

Путевые знаки служат для обозначения границ железнодорожной полосы отвода, скрытых сооружений земляного полотна, а также для указания километрового и пикетного положения. Они являются статичными ориентирами, по которым путевые бригады и машинисты ориентируются на местности.

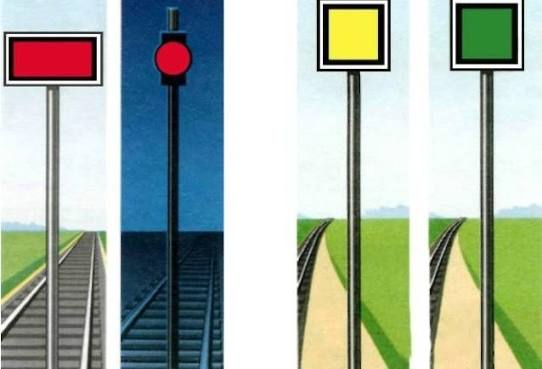

Сигнальные знаки несут иную функцию — они информируют о приближении к объектам, требующим особого внимания (например, знаки «Начало торможения», «Конец торможения», «Подать свисток»). Их установка регламентируется отдельными пунктами Правил технической эксплуатации (ПТЭ).

Отдельно стоит выделить предельные столбики. Это не просто знаки, а габаритные ограничители, которые указывают место, дальше которого нельзя ставить подвижной состав на смежном пути. Они обеспечивают безопасный габарит приближения строений и подвижного состава, предотвращая столкновения на стрелочных переводах и в местах схождения путей.

Что такое пикет и зачем он нужен на железной дороге

Пикет (ПК) — это единица измерения расстояния на железнодорожных линиях, которая традиционно равна 100 метрам. На местности пикет обозначается специальным столбиком (пикетным знаком) с нанесённым на него цифровым номером.

Пикеты служат для точной разметки трассы. Поскольку один километр пути обычно вмещает 10 пикетов, нумерация ведётся от 1 до 10 в пределах каждого километра. Вместе с километровым знаком пикет позволяет указать точное место нахождения любого объекта или неисправности с точностью до сотни метров. Стандартная формула указания места выглядит так: «205 км ПК8», что означает участок пути в районе 8-го пикета 205-го километра.

В отдельных случаях (например, при переустройстве пути или на многопутных участках с разной длиной путей) шаг пикетов может отличаться от 100 метров, однако стандартным требованием остаётся именно стометровая разбивка.

Требования к установке путевых и сигнальных знаков

Установка знаков на перегонах и станциях строго регламентирована. Основное правило касается стороны установки и расстояния от оси крайнего пути.

Согласно действующим нормативам, сигнальные знаки устанавливаются с правой стороны по направлению движения поезда. Путевые знаки устанавливаются с правой стороны по счёту километров. Такое разделение позволяет машинисту видеть сигнальную информацию, а путейцы — привязку к километражу.

Критически важным параметром является расстояние от оси крайнего железнодорожного пути до знака. В обычных условиях (вне выемок) оно должно составлять не менее 3100 мм. Это расстояние обеспечивает безопасный габарит для обслуживающего персонала и исключает повреждение знака проходящим подвижным составом.

Однако существуют исключения. В сильно заносимых выемках и на выходах из них (в пределах до 100 метров) знаки устанавливаются на расстоянии не менее 5700 мм от оси крайнего пути. Это делается для того, чтобы знаки не были скрыты снегом и оставались видимыми. В скальных выемках и на обычных участках выемок знаки устанавливаются за пределами кюветов и лотков с полевой стороны.

На электрифицированных участках допускается крепление знаков на опорах контактной сети, за исключением тех опор, где установлены светофорные головки, разъединители или другие устройства, требующие свободного доступа .

Где устанавливаются предельные столбики: точные цифры

Предельные столбики — один из самых ответственных элементов обустройства станционных путей. Они устанавливаются посередине междупутья в том месте, где расстояние между осями сходящихся путей достигает строго определённой величины.

Согласно ПТЭ, стандартное расстояние между осями путей для установки предельного столбика составляет 4100 мм. Именно в этой точке габариты подвижного состава на двух смежных путях гарантированно не пересекаются.

Существуют и особые случаи:

- На существующих станционных путях, по которым не обращается подвижной состав, построенный по габариту Т, допускается сохранение расстояния 3810 мм.

- На перегрузочных путях с суженным междупутьем предельный столбик устанавливается там, где ширина междупутья достигает 3600 мм.

На кривых участках пути эти расстояния должны быть увеличены в соответствии с нормами, установленными инструкцией по применению габаритов приближения строений, чтобы компенсировать вынос подвижного состава в кривой.

Таблица: сводные требования к установке

Требования к содержанию и типу знаков

Все путевые, сигнальные и особые путевые знаки должны быть утверждённого типа. Это означает, что их форма, размеры, цвет и световозвращающие свойства соответствуют государственным стандартам и ведомственным нормам. Самодельные или нестандартные знаки к эксплуатации не допускаются.

Знаки должны содержаться в чистоте и быть отчётливо видимыми как в светлое, так и в тёмное время суток. Повреждённые или утратившие читаемость знаки подлежат немедленной замене. Путевые бригады при текущем содержании пути обязаны проверять состояние знаков, их окраску и устойчивость столбиков, особенно в период снегопадов и паводков.

Заключение

Грамотная установка путевых знаков и предельных столбиков — это не формальность, а фундаментальное условие безопасности перевозочного процесса. Соблюдение расстояний (3100 мм для знаков и 4100 мм для столбиков), правильная сторона установки и учёт особых условий (выемки, кривые) позволяют избежать аварий и обеспечить бесперебойную работу железнодорожного транспорта. При выполнении путевых работ и текущем содержании пути эти нормы должны соблюдаться неукоснительно.
