Защита от блуждающих токов

Блуждающие токи — это токи, которые ответвляются от тяговой сети электрифицированного транспорта и проходят через землю, создавая опасность для подземных сооружений. Их разрушительное воздействие на металлические конструкции метрополитена делает проблему защиты от электрокоррозии одной из ключевых при проектировании и эксплуатации подземных линий.

Что такое блуждающие токи и в чем их опасность

В системах электрифицированного рельсового транспорта постоянного тока контактный провод подключается к положительной шине тяговой подстанции, а ходовые рельсы — к отрицательной. Тяговый ток проходит от подстанции через контактную сеть к двигателю электроподвижного состава и возвращается по рельсам.

Однако рельсы не имеют идеальной изоляции от земли. Часть тока, величина которой может достигать 70–80% от общего тягового тока, уходит в грунт, особенно в местах с загрязненным балластом или ослабленными стыковыми соединениями. Эти токи, получившие название блуждающих, движутся по пути наименьшего сопротивления и, встречая на своем пути металлические оболочки кабелей, трубопроводы, арматуру тоннельной обделки, ответвляются в них. В местах выхода тока обратно в землю происходит интенсивное разрушение металла.

Потери металла при коррозии блуждающими токами значительны: при токе всего 1 А за год разрушается около 9 кг железа, 33 кг свинца и 3,95 кг алюминия. Для метрополитена это означает угрозу не только коммуникациям, но и несущим конструкциям тоннелей, метромостов и эстакад.

Нормативная база стран ЕАЭС: ключевые требования

В странах Евразийского экономического союза действует система нормативных документов, регламентирующих защиту сооружений метрополитена от блуждающих токов. Основополагающими являются:

В соответствии с СП 32-105-2004, в устройствах пути должны предусматриваться:

 Электрическая изоляция ходовых рельсов, уложенных на железобетонных шпалах или подобных основаниях, путем установки изолирующих элементов (прокладок, втулок) в местах сопряжения деталей, находящихся под потенциалом рельсов, с поверхностью бетона и арматурой.

• Зазор не менее 50 мм между ходовыми рельсами, деталями рельсовых скреплений и путевым бетоном или щебеночным балластом.
• Использование амортизирующих конструктивных элементов, исключающих снижение переходного сопротивления между рельсами и обделкой тоннеля.
• Два изолирующих стыка в каждом ходовом рельсе между электрифицированными и неэлектрифицированными путями.
• Пропитка деревянных шпал антисептиками, не проводящими электрического тока; шурупные отверстия не должны быть сквозными.

 Критические значения переходного сопротивления (СП 32-105-2004):

СНиП 32-02-2003 дополнительно требует:

• Отсутствие гальванической связи арматуры железобетонных элементов и металлоконструкций метромостов с ходовыми рельсами и обделкой тоннелей.

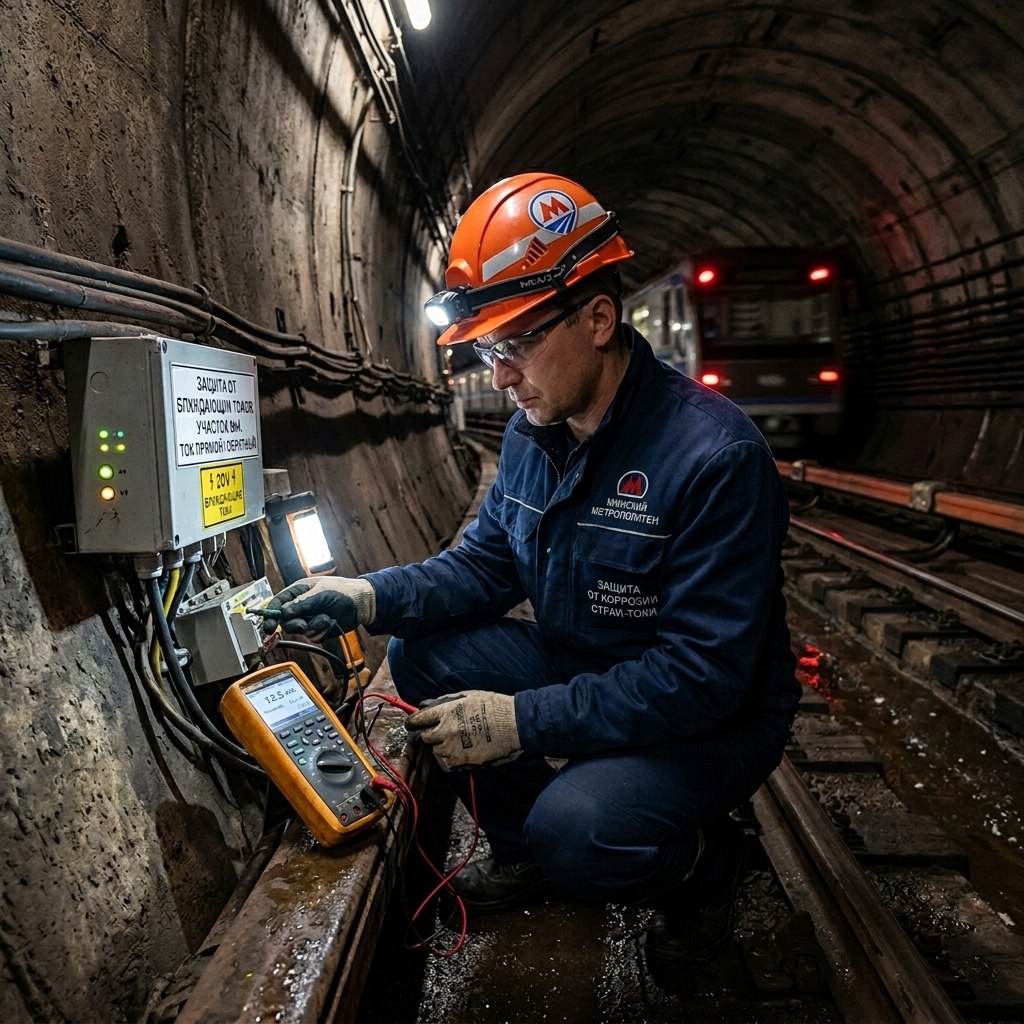

• Оснащение подземных участков, мостов и эстакад контрольно-измерительными пунктами блуждающих токов.
• Проверку эффективности защиты по истечении первых двух лет эксплуатации линии.

 Как рельсовое скрепление влияет на защиту от блуждающих токов

 Рельсовое скрепление выполняет не только функцию удержания рельса в колее и передачи нагрузок на основание. Оно является ключевым элементом электрической изоляции рельса от земли и арматуры железобетонных конструкций.

 Основные задачи скрепления в контексте защиты от блуждающих токов:

 Обеспечение высокого переходного сопротивления между рельсом и подрельсовым основанием.

1. Предотвращение гальванической связи рельса с арматурой шпал, плит и тоннельной обделки.
2. Сохранение изолирующих свойств в течение всего срока эксплуатации (сопротивление старению, воздействию влаги, загрязнений).

 Именно правильный выбор материалов и конструкции скрепления позволяет удерживать ток в рельсовой цепи и минимизировать утечку в грунт.

 Критерии выбора рельсового скрепления для метрополитена

 При подборе системы скрепления для линий метрополитена необходимо учитывать следующие критерии:

 Современные решения: системы скреплений для безбалластного пути

В метрополитенах преимущественно используется безбалластный путь на железобетонных плитах или шпалах, так как он обеспечивает стабильность геометрии и снижает затраты на обслуживание. Для таких конструкций разработаны специализированные системы скреплений, отвечающие повышенным требованиям к электрической изоляции и эластичности.

Система 300 UTS (Vossloh)

 Особенностью системы является использование высокоэластичной прокладки из материала cellentic (на основе ЭПДМ), которая обеспечивает оптимальное распределение нагрузки, снижение вибраций и механического шума, а также устойчивость к старению и химическим воздействиям W-образная клемма Skl 21/Skl 30 с упругим ходом 14,5/16 мм гарантирует надежный прижим рельса и высокое сопротивление угону.

Система MDF300

 Система отличается высокой прижимной нагрузкой и электрическим сопротивлением, что делает её подходящей для линий с интенсивным движением и повышенными требованиями к защите от блуждающих токов.

 Ключевые преимущества современных систем скреплений:

• Изолирующие прокладки — полимерные или эластомерные элементы, разделяющие рельс и подрельсовое основание, предотвращающие прохождение тока в бетон и арматуру.
• Неметаллические элементы — использование пластиковых или композитных деталей (втулки, изолирующие вкладыши), исключающих электрический контакт между рельсом и крепежом.
• Стабильность характеристик — материалы не теряют изолирующих свойств при воздействии влаги, масел, перепадах температур (от -40 до +60°C).

Заключение

Защита от блуждающих токов — это комплексная задача, где выбор рельсового скрепления играет роль первого барьера. Нормативная база стран ЕАЭС предъявляет жесткие требования к переходному сопротивлению системы «рельс—земля» и изоляции рельсов от бетонных конструкций.

Современные системы скреплений, такие как Vossloh 300 UTS и аналоги СРБП-50 и MDF, предлагают инженерные решения, сочетающие высокую электрическую изоляцию (≥5–10 кОм), необходимую эластичность для снижения динамических нагрузок и долговечность. Применение таких систем не только продлевает срок службы самого пути, но и защищает тоннельные конструкции, коммуникации и подвижной состав от разрушительного воздействия электрокоррозии.
