Эластичные прокладки Gantrex MK6 – это изделия, предназначенные для организации надежной и долговечной системы подвески крановых рельсов. Эластичные прокладки Gantrex MK6 изготавливаются из синтетического эластомера, укрепленный стальной полосой. Верхняя поверхность подложки является рельефной. Продольные бороздки на прокладке предотвращают скольжение кранового рельса и облегчают его монтаж. Выпуск прокладок Gantrex MK6-RF осуществляется производителем Gantrex.
Прокладки для крановых рельсов Gantrex MK6 выпускаются двух видов: MK6-RF-LN (плоские), MK6-RB-LN (вогнутые с утолщением в центре). Главное отличие серии MK6 RF от RB – это форма поверхности. Подложки RF-LN обладают одинаковой толщиной по всей площади (7 мм). Изделия rail pad MK6-RF-LN имеют выпуклую форму и толщину 8 мм в центральной части. Буквосочетание «LN» обозначает номинальную ширину, которая должна соответствовать подошве рельса. Например, MK6-RF-150 (ширина подложки составляет 150 мм).
Плоские эластичные прокладки Gantrex MK6-RF.
Производится в 2 вариантах
Плоская и с утолщением в центре.

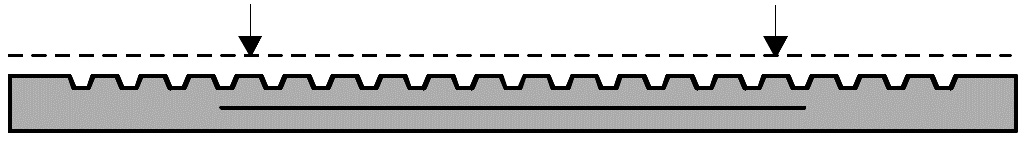

Плоская MK6.0-RF-NW, толщина 7 мм имеет вид:
С утолщением в центре MK6.0-RB-NW, толщина в центре 8мм
Где NW — номинальная ширина (Nominal width), соответствует ширине стопы рельса. Фактическая ширина меньше на 5-10 мм.
Подложка поставляется в рулонах по 12 м с допуском ± 50 мм.
Плоские эластичные прокладки Gantrex MK6 имеют следующие характеристики.
|
Подложка MK6.0-RF-NW |
Вес, кг/м |
Подложка MK6.0-RB-NW |
Вес, кг/м |
|
MK6.0-RF-90 |
0.8 |
||
|
MK6.0-RF-105 |
1.0 |
||
|
MK6.0-RF-115 |
1.1 |
||
|
MK6.0-RF-120 |
1.2 |
||
|
MK6.0-RF-125 |
1.2 |
MK6.0-RB-125 |
1.2 |
|
MK6.0-RF-130 |
1.3 |
MK6.0-RB-130 |
1.3 |
|
MK6.0-RF-140 |
1.4 |
MK6.0-RB-140 |
1.4 |
|
MK6.0-RF-150 |
1.4 |
MK6.0-RB-150 |
1.5 |
|
MK6.0-RF-155 |
1.6 |
MK6.0-RB-155 |
1.6 |
|
MK6.0-RB-159 |
1.6 |
||
|
MK6.0-RB-165 |
1.7 |
||
|
MK6.0-RF-175 |
1.8 |
MK6.0-RB-175 |
1.9 |
|
MK6.0-RF-190 |
1.9 |
MK6.0-RB-180 |
2.0 |
|
MK6.0-RF-200 |
1.9 |
MK6.0-RB-200 |
2.2 |
|
MK6.0-RF-220 |
2.2 |
MK6.0-RB-220 |
2.4 |
|
MK6.0-RB-240 |
2.6 |
||
|
MK6.0-RF-263 |
2.6 |
Применение эластичной подложки позволяет равномерно распределить нагрузку, компенсировать неровности поверхности, устранить концентрацию напряжений и снизить усталостный износ. Это позволяет увеличить срок службы кранового пути, уменьшить затраты на обслуживании, снизить шум.
Эластичные прокладки Gantrex MK6 произведена из вулканизированного синтетического эластомера, усиленного стальными полосами. Доступен широкий ассортимент типоразмеров, что позволяет подобрать решение для любого вида крановых рельс.
Ждем Ваших заявок на эластичные прокладки Gantrex MK6
