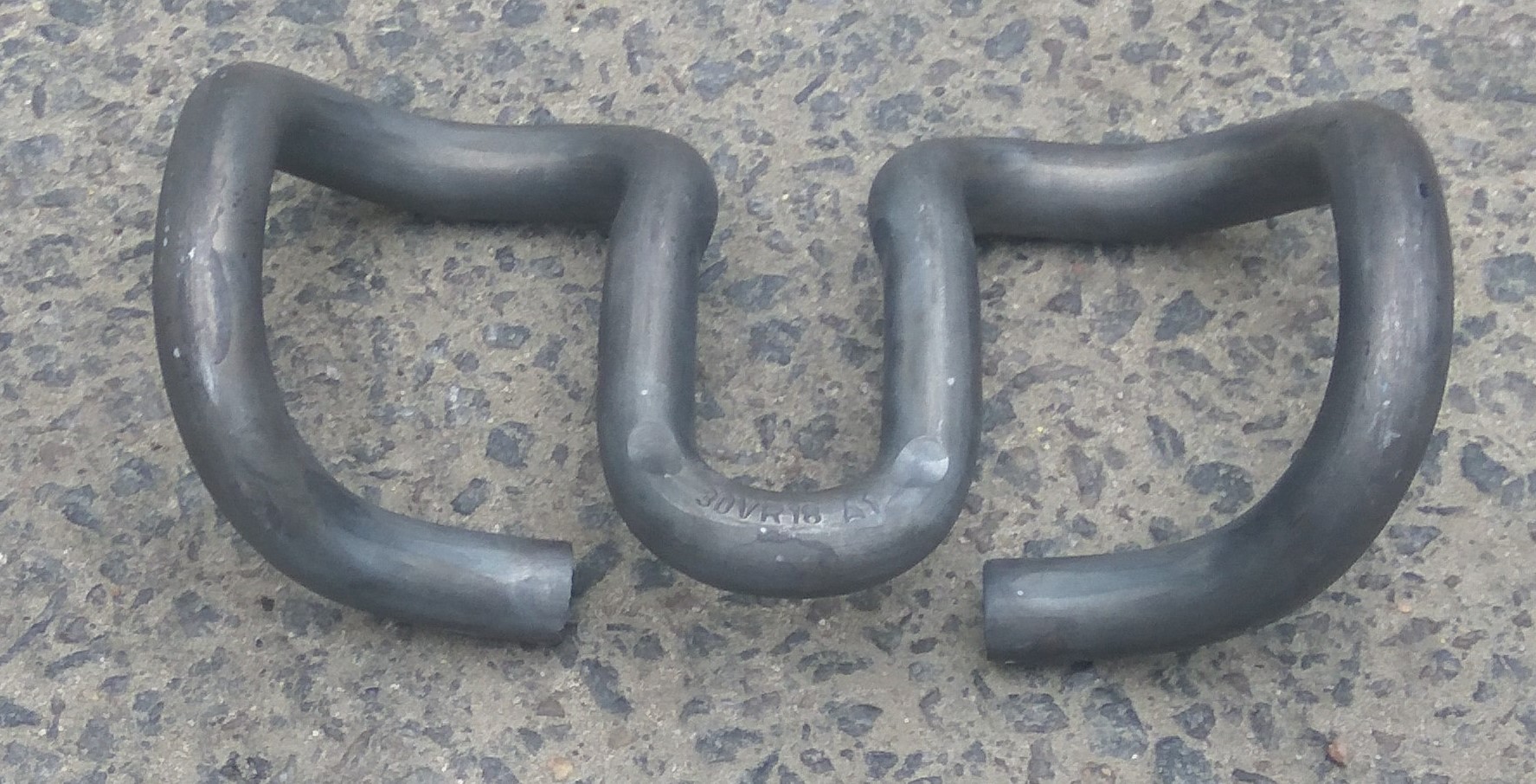

Упругая клемма Skl 30 - является элементом узла рельсового скрепления системы W30 (Vossloh) Фоссло.
Упругая клемма Skl 30 изготавливается из прутка диаметром 14,5 мм методом холодной гибки. для изготовление клеммы Skl 30 используется марки стали 38Si7.
Упругая клемма Skl 30 создает стабильное прижимное усилие и сопротивление угону рельса. Центральная петля упругой клеммы предотвращает раскантовку рельса, а также защищает свободные концы клеммы от деформаций
W-образная форма клеммы Skl 30 обеспечивает надежность.
С улучшенной геометрией она предоставляет большую силу прижатия, высокий предел прочности при длительных нагрузках и большое сопротивление угону рельсовых плетей. Это обеспечивает надежное обращение в экстремальных условиях с температурами от – 60 до + 50 градусов Цельсия: Таким образом клеммы Skl 30 оптимизированы для работы в сложных условиях эксплуатации, а также выдерживает экстремально холодные условия и минусовые температуры.
Упругая клемма Skl 30 имеет следующие технические характеристики:
|
Параметр |
Клемма Skl 30 |
|
Максимальная нагрузка на ось |
32 т |
|
Прижимное усилие |
12,5 кН |
|
Устойчивость к многократным деформациям |
Обеспечивается в диапозоне 2,2 мм |
|
Сопротивление угону |
≥ 9 кН |
Для обеспечения сопротивления угону два высокоэластичных, независимо работающих рукава клеммы прижимают рельс, центральная петля служит в качестве дополнительной защиты от опрокидывания. За счет своей высокой усталостной прочности клемма выдерживает динамические вертикальные колебания, создаваемые проездом подвижного состава. За счет долговечного крепления затяжка шурупом клеммы Skl не ослабляется, центральная петля предотвращает пластическую деформацию пружинных рукавов клеммы.
Строгий контроль размеров, а также использование высококачественной пружинной стали, гарантирует, что упругие клеммы соответствуют нормативным пределам, прицеленным на удовлетворение требований заказчика.
По пожеланию заказчика, а также, при производственной необходимости и условий эксплуатации путей, на упругие клеммы Skl 30 может быть нанесено защитное или декоративное цинковое покрытие:
Тип покрытия : Цлам 720 с.
Материал : -2 слоя Delta Protekt КЛ120 + 1 слой Delta Seal GZ Silber
Возможно так же произвести любое другое покрытие по требованию Заказчика.
Ждем Ваших заявок на упругую клемму Skl 30.
