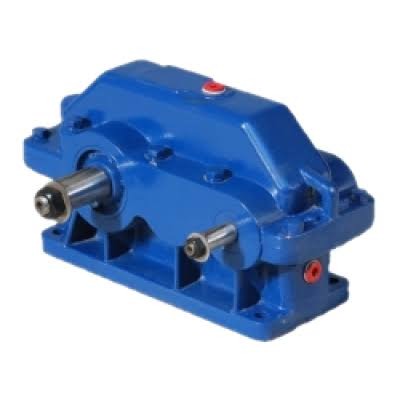

Редуктор серии Ц2Н

Назначение и область применения редуктора серии Ц2Н

Редукторы Ц2Н — тяжёлые двухступенчатые цилиндрические редукторы горизонтального исполнения с уникальным зацеплением Новикова. Эта технология обеспечивает повышенную нагрузочную способность, плавность работы и снижение контактных напряжений по сравнению с эвольвентным зацеплением.

Сферы применения редуктора серии Ц2Н:

Тяжёлое машиностроение
Металлургические заводы
Горнорудное и горно-шахтное оборудование
Подъёмно-транспортное оборудование
Приводы рольгангов и прокатных станов

Технические характеристики редуктора серии Ц2Н

Параметр	Ц2Н-630	Ц2Н-710
Тип	Цилиндрический, двухступенчатый	Цилиндрический, двухступенчатый
Межосевое расстояние тихоходной ступени, мм	630	710
Межосевое расстояние быстроходной ступени, мм	400	450
Передаточные числа	8; 10; 12,5; 16; 20; 25; 31,5; 40; 50	8; 10; 12,5; 16; 20; 25; 31,5; 40; 50
Крутящий момент, Н·м	75 000	100 000
Масса, кг	3700	4900

Типоразмеры (по межосевому расстоянию) редукторов серии Ц2Н: 450, 500, 630, 710 мм и более.

Расшифровка маркировки Ц2Н-630-31,5-12-Ц-У3

Обозначение	Расшифровка
Ц2Н	Цилиндрический двухступенчатый (зацепление Новикова)
630	Межосевое расстояние тихоходной ступени, мм
31,5	Передаточное число
12	Схема сборки
Ц	Исполнение тихоходного вала (цилиндрическое)
У3	Климатическое исполнение

Конструктивные особенности редуктора серии Ц2Н

Зацепление Новикова — повышенная нагрузочная способность
Горизонтальное исполнение с параллельными валами
Двухступенчатая передача для высокого передаточного отношения
Литые чугунные корпуса повышенной прочности
Консольная нагрузка на валах в соответствии с номиналами
Широкие типоразмеры для различных условий эксплуатации

Преимущества редуктора серии Ц2Н

Максимальная нагрузочная способность (до 100 000 Н·м)
Зацепление Новикова — повышенный ресурс и плавность
Надёжность в самых тяжёлых условиях эксплуатации
Широкий диапазон передаточных чисел
Длительный срок службы в металлургии и горной промышленности

Купить редуктор серии Ц2Н можно по безналичному расчету.
