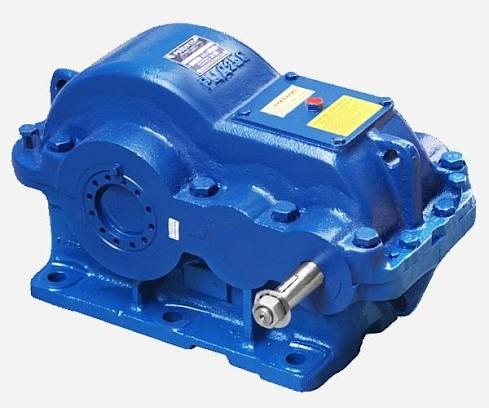

Редуктор серии РЦД

Назначение и область применения редуктора серии РЦД

Редукторы серии РЦД — двухступенчатые цилиндрические редукторы горизонтального исполнения для изменения крутящего момента и снижения частоты вращения. Изначально разрабатывались для кранового хозяйства, позднее нашли широкое применение в тяжёлом промыенном оборудовании.

Сферы применения редуктора серии РЦД:

Крановое оборудование (механизмы подъёма и поворота)
Горнодобывающая промышленность
Металлургическое оборудование
Общемашиностроительные применения

Технические характеристики РЦД-400-40-12

Параметр	Значение
Тип	Цилиндрический двухступенчатый горизонтальный
Межосевое расстояние, мм	400
Передаточное отношение	10; 16; 20; 25; 31,5; 40
Крутящий момент на выходном валу, Н·м	1990–2300
Радиальная нагрузка на тихоходном валу, Н	23 400
КПД, %	94
Масса, кг	287
Частота вращения вала, об/мин	до 1500

Основные типоразмеры редукторов: РЦД-250, РЦД-350, РЦД-400.

Допустимые нагрузки в зависимости от режима работы редуктора серии РЦД

Режим работы	Крутящий момент при 500 об/мин, Н·м
Средний	до 4130
Тяжёлый	до 3970
Весьма тяжёлый	до 2440
Непрерывный	до 2300

Расшифровка маркировки РЦД-400-40-12-Ц-У2

Обозначение	Расшифровка
РЦД	Редуктор цилиндрический двухступенчатый
400	Межосевое расстояние, мм
40	Передаточное число
12	Схема сборки
Ц	Тихоходный вал цилиндрический (М — вал-муфта)
У2	Климатическое исполнение

Конструктивные особенности редуктора серии РЦД

Горизонтальное исполнение — универсальная компоновка
Чугунный корпус с хорошей вибростойкостью
Двухступенчатая цилиндрическая передача для оптимального снижения оборотов
Работа в продолжительном и циклическом режимах
Вращение валов в обоих направлениях

Преимущества редуктора серии РЦД

Универсальность применения в различных отраслях
Надёжность при длительной работе до 24 ч/сутки
Широкий выбор передаточных чисел
Простая конструкция и обслуживание
Отличное соотношение мощность/масса

Купить редуктор серии РЦД можно по безналичному расчету.
