Оптический прибор рихтовки пути ПРП

Оптический прибор рихтовки пути ПРП — это специализированный инструмент, применявшийся для контроля геометрии железнодорожного полотна и наведения его в проектное положение при ремонтных работах.

 Назначение прибора

ПРП предназначен для высокоточного выполнения двух основных операций по выправке пути:

• Рихтовка (в плане): Исправление положения пути в горизонтальной плоскости, устранение извилин и отклонений от прямого направления на прямых участках или обеспечение правильной плавности в кривых.
• Выправка (в профиле): Подъемка пути и устранение просадок (неровностей в продольном профиле). Прибор позволяет измерить фактическую глубину просадки рельсовых нитей.

 Принцип действия и устройство

Прибор работает по принципу оптического визирования. Он формирует прямую линию, которая служит эталоном для выравнивания пути, напоминая работу лазерного уровня, но с использованием оптики.

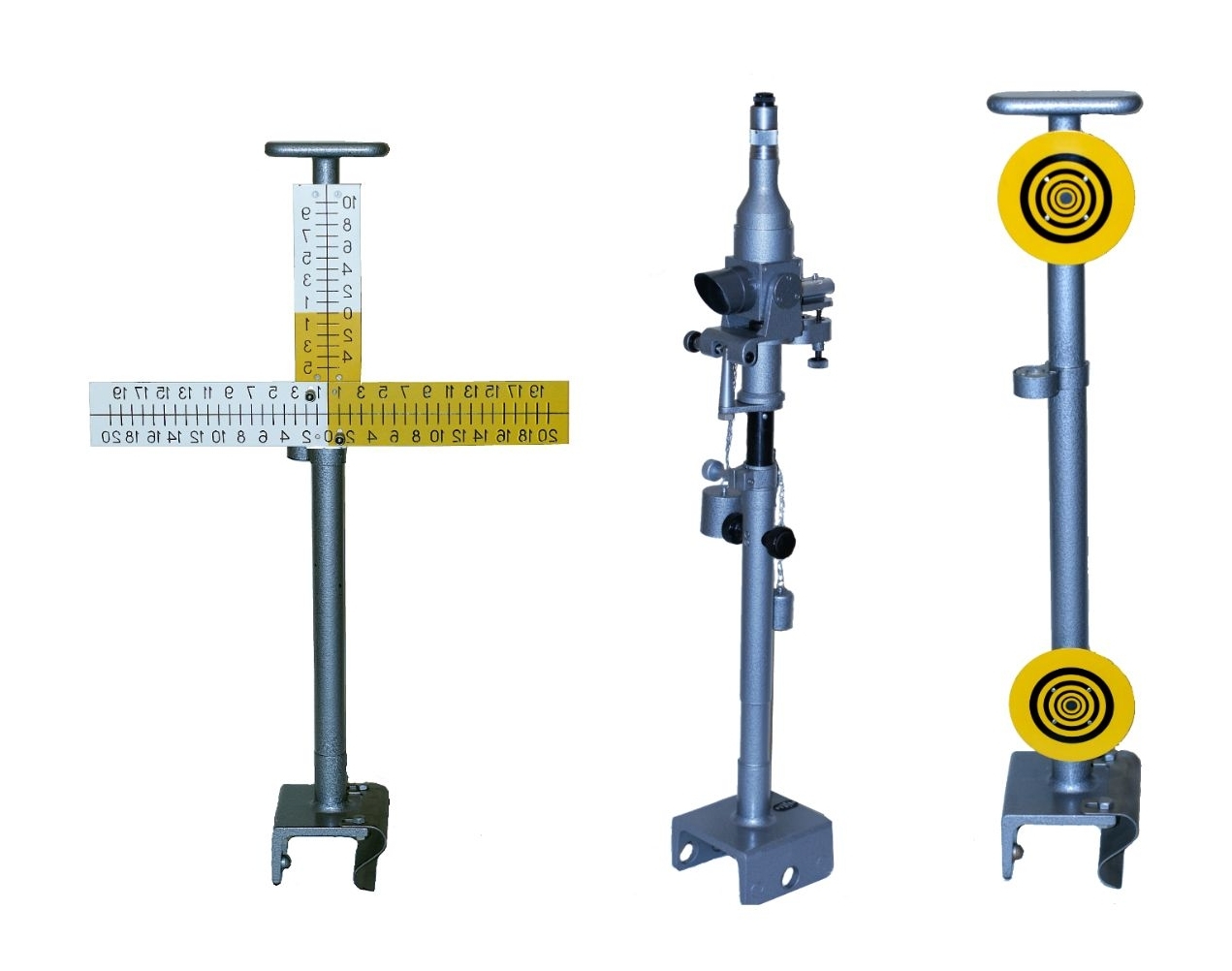

В комплект поставки входят три основные части:

1. Зрительная труба на стойке: устанавливается на головку рельса и задает визирный луч.

2. Измерительная рейка: используется для оценки текущего положения пути и измерения величины отклонений от «идеальной» линии.

3. Рабочая рейка (с ромбами): устанавливается в месте, где путь имеет искривление или просадку. Рабочие сдвигают рельсы до тех пор, пока вертикальная нить трубы не совпадет с риской на ромбе этой рейки.

 Ключевые характеристики

Вот основные параметры прибора ПРП (а также его модификации ПРПМ):

• Масса: 13 кг
• Габариты: 1000x400x250 мм.
• Увеличение трубы: 25-50-кратное.
• Пределы фокусировки: от 2 метров до бесконечности.
• Точность: деление шкал на рейках — 10 мм.

 Применяемость

Прибор использовался при:

• Планово-предупредительных ремонтах (ППР): для выправки пути перед подбивкой шпал.
• Устранении местных неровностей: ликвидация просадок на пучинах, в стыках и т.д.
• Ремонте стрелочных переводов: для контроля прямолинейности.

 Важно понимать, что ПРП является устаревшим прибором. Сегодня его функции на сети железных дорог выполняют современные автоматизированные путеизмерительные средства.

 Купить оптический прибор рихтовки пути ПРП можно по безналичному расчету.
