Шаблон путевой - железнодорожный путевой инструмент, который измеряет параметры железнодорожного пути (трамвайного пути):
ширины колеи, относительного возвышения рельсов (уровня), ширины желоба, ординат переводных кривых, размеров сердечник крестовины - контррельс и контррельс - усовик, а также для определения бокового износа путевого рельса
Предлагаем путевые шаблоны путевые железнодорожные для:
- нормальной колеи 1520 мм и трамвайной колеи 1524 мм;
- европейской колеи 1435 мм;
- узкой колеи 750 мм.
Самой распострангенной моделью шаблона путевого железнодорожного в нашей стране является шаблон путеизмерительный (путевой шаблон) ПШ-1520.

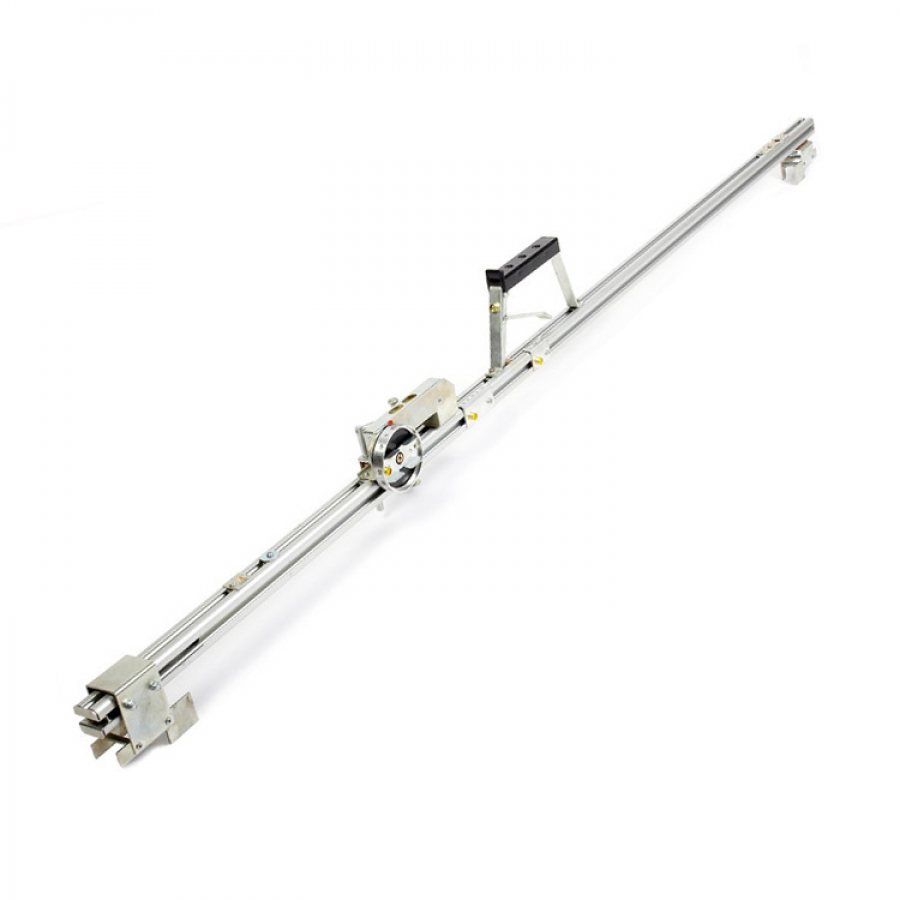

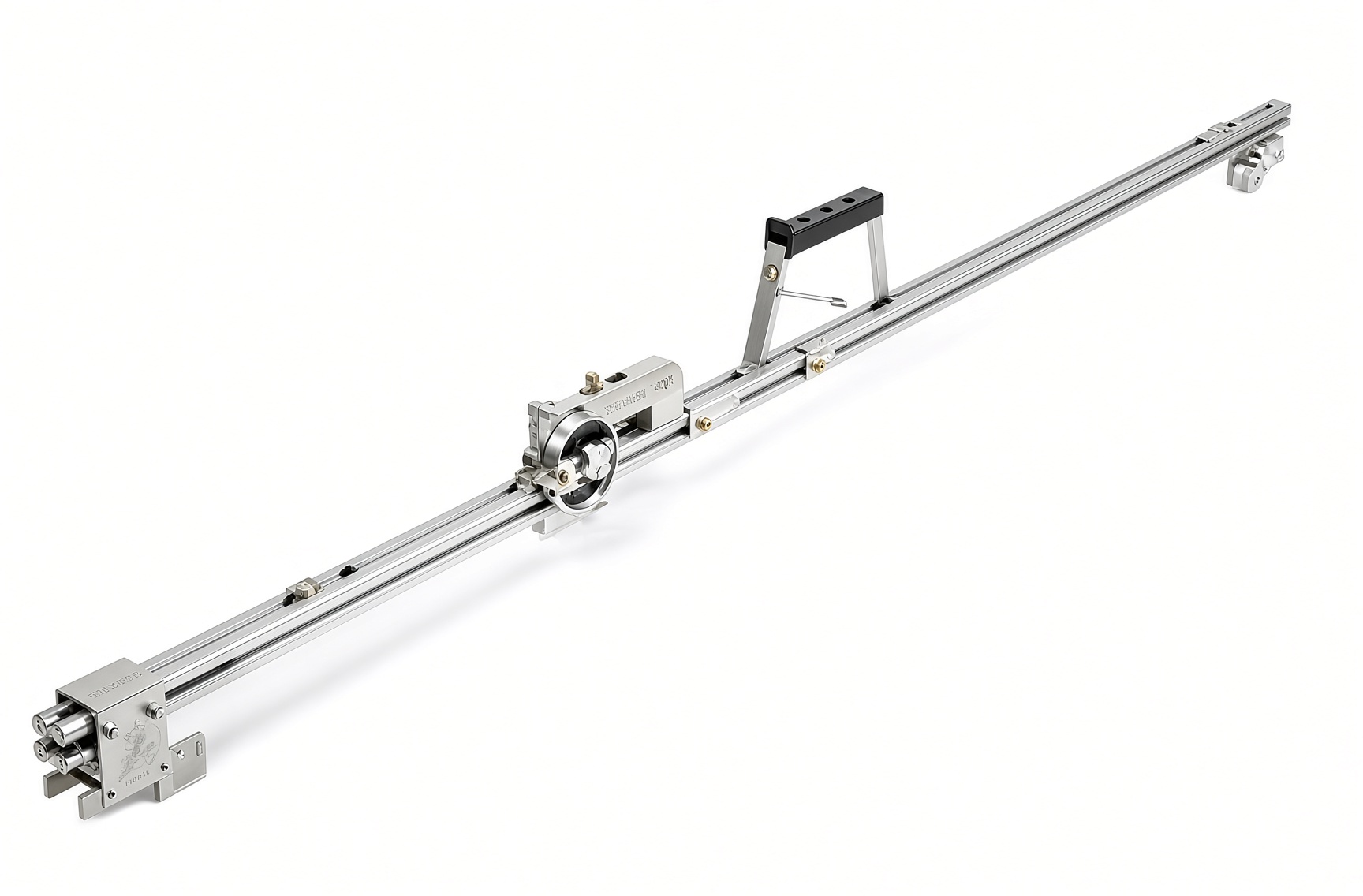

Шаблон путеизмерительный (путевой шаблон) ПШ-1520 с дополнительной возможностью определения бокового износа рамного рельса. Используется при проведении работ по содержанию пути для определения ширины рельсовой колеи и степени возвышения рельсов в данной колее, также служит средством определения контрольного расстояния стрелочного перевода и ординат переводных кривых.
По Вашей заявке наши специалисты могут выехать и провести промер рельсовой колеи и контрольных расстояний на стрелочном переводе Вашего железнодорожного пути с применением поверенного путевого шаблона.
Характеристики путевого шаблона путевого ПШ-1520
Измерение ширины колеи: 1505-1550 мм
Измерение разницы возвышения рельсов: 0-160 мм
Измерение ординат переводных кривых: 100-1500 мм
Измерение расстояния сердечник крестовины-контррель: 1400-1500 мм
Измерение расстояния контррельс-усовик: 1420-1450 мм
Измерение ширины желобов: 40-140 мм
Измерение величины бокового износа рельса: 0-20 мм
Цена деления линейных шкал: 1 мм
Цена деления шкалы уровня: 2 мм
Пределы погрешности измерений: ± 1 мм
Электрическое сопротивление изоляции: 20 Ом
Габариты(длина х ширина х высота)не более 1690х60х190 мм
Масса — 3,5 кг
Универсальные путевые шаблоны с поверкой в наличии и на складе .
Доставим по Беларуси.
Заказывайте шаблоны путевые типа ПШ-1520 у нашей организации.
