Регуляторы давления и перепада давления

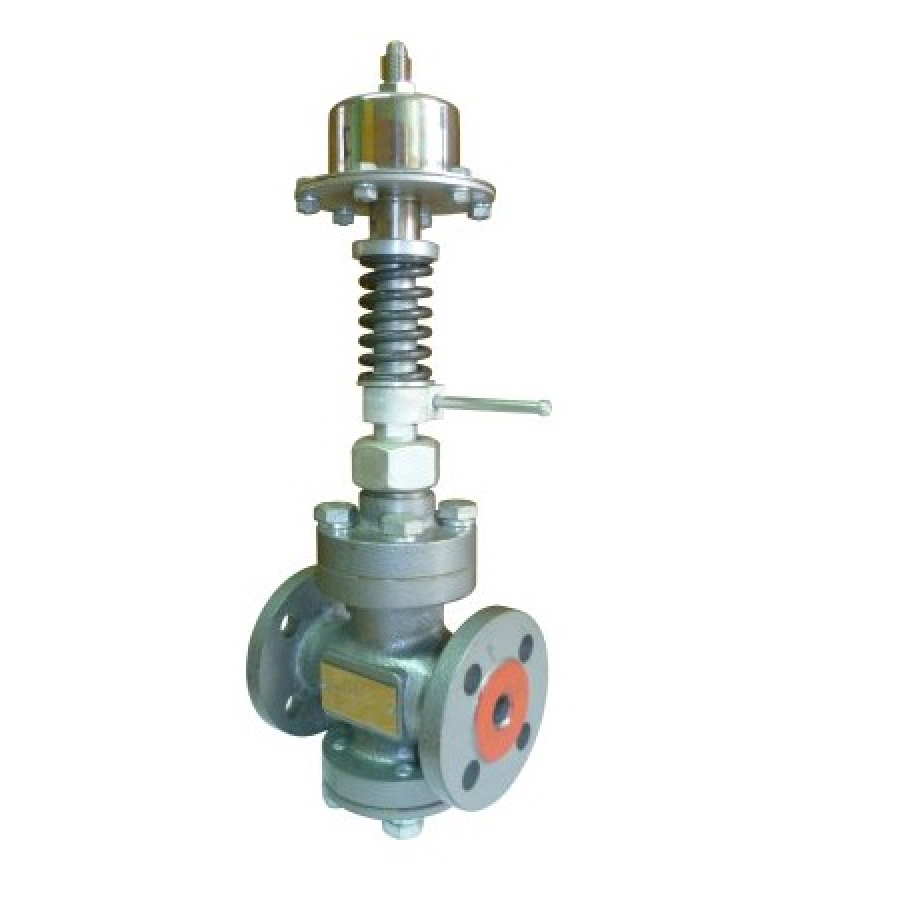

Регуляторы давления (РДПД) и перепада давления (РПДПД) прямого действия

 Регуляторы давления (РДПД) и перепада давления (РПДПД) прямого действия применяются для автоматического поддержания давления или перепада давления в паровых, жидкостных и газовых системах без внешнего питания. Они просты в эксплуатации, надежны и широко используются в теплотехнике, энергетике и промышленности.

Основные характеристики

• Тип клапана:
• Диаметры условных проходов (DN): от 15 до 25 мм.
• Диапазон регулирования давления: от 0,025 до 0,63 МПа (0,25–6,3 кгс/см²).
• Условное давление корпуса: до 1,6 МПа (16 кгс/см²).
• Температура рабочей среды: до 225 °C.
• Температура окружающей среды: от +5 до +50 °C.
• Пропускная способность (Kv): от 0,4 до 9,5 м³/ч (в зависимости от DN).
• Материалы корпуса: СЧ20, ВЧ40, 20Л, 12Х18Н9ТЛ (по согласованию с заказчиком).
• РДПД (регулятор давления):
  Давление контролируется через сильфонный чувствительный элемент, который уравновешивает усилие пружины настройки.
• РПДПД (регулятор перепада давления):
  Сильфон получает импульсы давления одновременно с начала и конца участка трубопровода.

• Нормально открытый (НО) – регулирует давление после себя.
• Нормально закрытый (НЗ) – регулирует давление до себя.

Принцип работы

• При НО клапане – поддерживается давление после регулятора.
• При НЗ клапане – поддерживается давление до регулятора.
• Поддерживает постоянный перепад давления на регулируемом участке.
• Применяется для балансировки систем, защиты оборудования и оптимизации расхода.

Применяемость

• Энергетика и теплоэнергетика: регулирование давления пара в котельных и тепловых сетях.
• Промышленные трубопроводы: поддержание давления жидких и газообразных сред.
• Газовые системы: стабилизация давления в распределительных сетях.
• Системы отопления и вентиляции: балансировка перепадов давления для равномерного распределения теплоносителя.
• Защита оборудования: предотвращение перегрузки насосов, теплообменников и арматуры.

Сравнительная таблица

Важные моменты при эксплуатации

• Не являются запорной арматурой – используются только для регулирования.
• Требуют правильной установки: направление потока должно совпадать с маркировкой на корпусе.
• Регулировка осуществляется пружиной – настройка производится вращением гайки.
• Комплектность: регулятор, импульсные трубки, прокладки, манометр, руководство по эксплуатации.

Регуляторы давления РДПД-НО(НЗ) и регуляторы перепада давления РПДПД, работающие без постороннего источника энергии, предназначены для автоматического поддержания заданного давления или перепада давления жидких, газо- и парообразных сред, неагрессивных к материалам регулятора в условиях эксплуатации, установленных ГОСТ Р 52931 для группы В4.

Корпусы регуляторов, по выбору, могут быть изготовлены из серого чугуна (СЧ 20) – основное исполнение, стального литья (сталь 20Л), коррозионостойкого литья (сталь легированная 12Х18Н10Т) и высокопрочного чугуна ВЧ40. Корпусные детали из ВЧ40 рассчитаны на давление PN25. Выпускаются по СНИЦ.423 117.050 ТУ. Присоединительные размеры фланцев по ГОСТ 33259-2015 тип 21 исполнение В.

Регуляторы давления РДПД и перепада давления РПДПД пригодны для эксплуатации в климатических условиях У по ГОСТ 15150-69 при соблюдении условий, установленных ГОСТ Р 52931-2008 для группы В4.

Варианты исполнения регуляторов давления: РДПД-НО (нормально-открытый) – регулирование давления «от себя», РДПД-НЗ (нормально-закрытый) – регулирование давления «до себя».

Принцип действия регулятора давления основан на уравновешивании силы упругой деформации пружины настройки усилием, создаваемым регулируемой средой на сильфоне измерительного механизма.

Регуляторы давления  РДП используются в промышленных установках, тепловых пунктах, системах водоснабжения и других объектах в соответствии с их технической характеристикой. Перед регулятором рекомендуется ставить фильтр сетчатый соответствующего диаметра.

Также по спец. заказу регулятор давления РДП  может комплектоваться ответными стальными приварными фланцами.

На регуляторы давления имеется Декларация соответствия техническому регламенту таможенного союза (декларация ТР ТС).

Для регуляторов с DN25 максимально допустимый перепад давления 0,63 МПа.

Пример записи/марпкировки при заказе регулятора давления с нормально открытым регулирующим клапаном, диаметром условного проход 15 мм, с пределами настройки (0,4 – 1,0) МПа: « Регулятор давления прямого действия РДПД-НО-15 (0,4 – 1,0) МПа – СНИЦ.423 117.050 ТУ».

То же для регулятора перепада давления, диметром условного прохода 25 мм, пределами настройки (0,025-0,63) МПа: « Регулятор перепада давления прямого действия РПДПД-25 (0,025 – 0,63) МПа СНИЦ.423 117.050 ТУ».

Примечание. По Вашему заказу возможно индивидуальное исполнение регулятора давления и различная пропускная способность, которую при заказе необходимо правильно обозначать. При выборе нестандартного исполнения по пропускной способности необходимо указать её значение после обозначения ТУ в примере заказа. Например, РПДПД-25 (0,025 - 0,63) МПа СНИЦ.423 117.050 ТУ-2,5

Заказывайте регуляторы давления и регуляторы перепада давления у нашей организации, возможный материал корпусных деталей: чугун, высокопрочный чугун, сталь, нержавеющая сталь.
