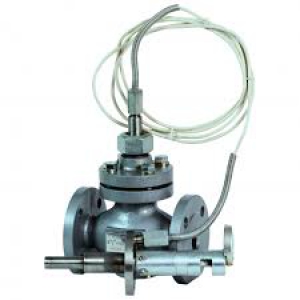

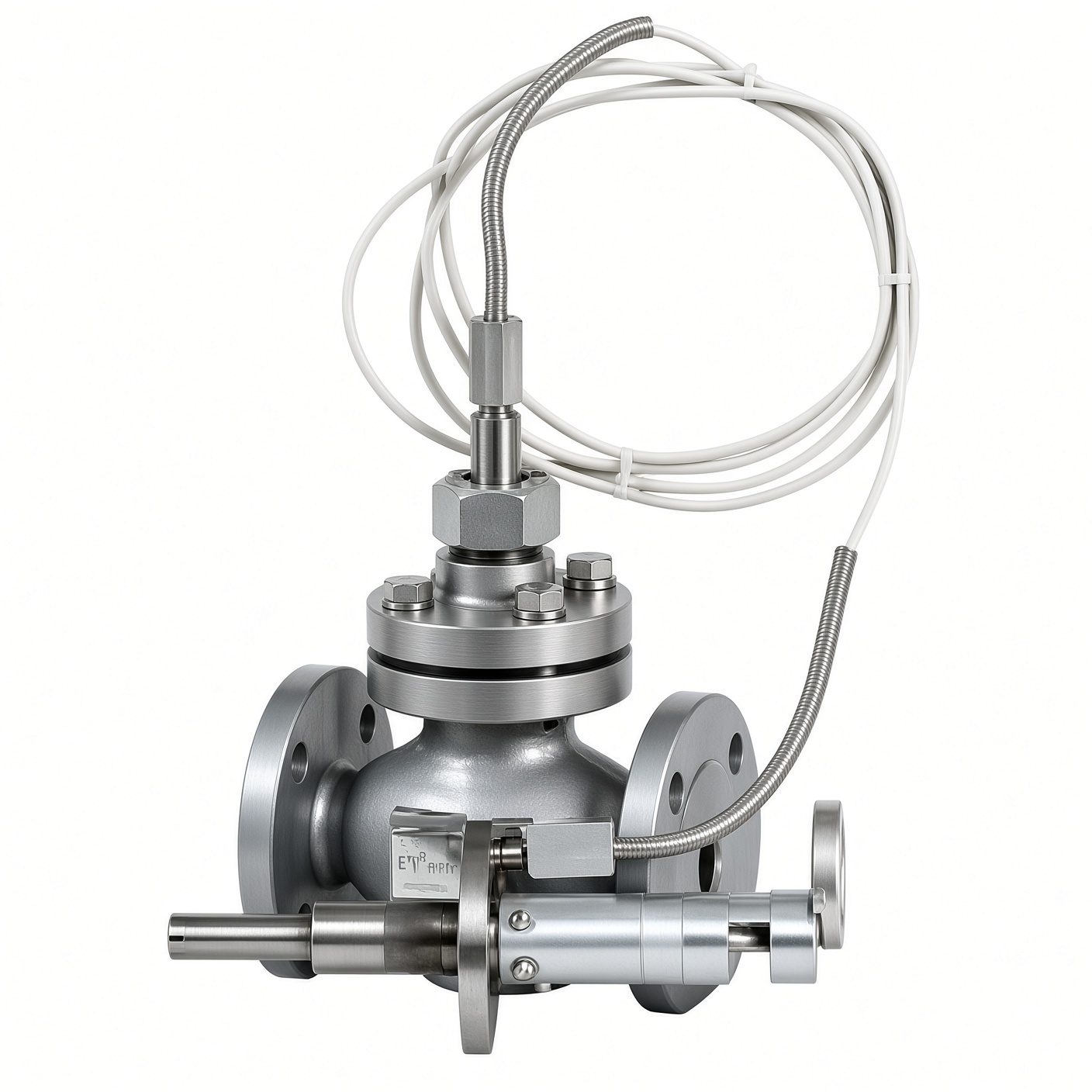

Регуляторы температуры типа РТС-ДО и РТС-ДЗ предназначены для автоматического поддержания заданной температуры регулируемой среды путём изменения расхода жидких сред, неагрессивных к материалам регулятора в условиях эксплуатации, установленных ГОСТ Р 52931-2008 для группы С4. Корпусные детали регулятора РТС-ДО и РТС-ДЗ изготавливаются из: чугуна СЧ 20, стали 20Л, нержавеющей стали 12Х18Н10Т, высокопрочного чугуна ВЧ40. Корпусные детали из ВЧ40 рассчитаны на давление PN25. Выпускаются по СНИЦ.423117.031ТУ. Присоединительные размеры фланцев по ГОСТ 33259-2015.
Регулирующий орган регулятора РТС-ДО и РТС-ДЗ имеет встроенный «пилот», что позволило обеспечить взаимозаменяемость термосистем для всех ДУ.
Варианты исполнения регуляторов температуры:
- РТС-ДО- с двухходовым нормально открытым регулирующим органом (клапан закрывается при повышении температуры);
- РТС-ДЗ- с двухходовым нормально закрытым регулирующим органом (клапан открывается при повышении температуры).
Регуляторы РТС-ДО и регуляторы температуры РТС-ДЗ предназначаются для нагревательных и охладительных систем индустриальных, коммунальных и бытовых установок, например: для систем центрального отопления, вентиляции и кондиционирования, охладителей двигателей, теплообменников, бойлеров и других объектов в соответствии с их технической характеристикой.
Также по спец. заказу прибор может комплектоваться фильтром соответствующего диаметра, ответными стальными приварными фланцами.
Регуляторы температуры дистанционные РТС-ДО и регуляторы температуры дистанционные РТС-ДЗ имеют следующие технические характеристики:
|
Диаметры условного прохода, DN мм |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
|
Пределы настройки регулируемой температуры, °С |
0-100; 100-200 |
|||||||
|
Условная пропускная способность, Кv, м³/ч |
10 |
12,5 |
25 |
40 |
60 |
100 |
160 |
250 |
|
Минимальная пропускная способность Kvmin при перепаде давления 0,1 МПа, м3/ч |
5,0 |
6,3 |
12,5 |
20 |
30 |
50 |
80 |
125 |
|
Длина дистанционной связи, м |
1,6; 2,5; 4,0; 6,0; 10,0 |
|||||||
|
Условное давление PN, МПа |
1,6 |
1 |
||||||
|
Допустимый перепад на регулирующем органе ∆Р, МПа (кгс/см2) не более |
0,6 (6) |
0,4 (4) |
||||||
|
Минимальный перепад давления на клапане PN, МПа |
0,1 |
|||||||
|
Зона пропорциональности, °C, не более |
10 |
|||||||
|
Зона нечувствительности, °C, не более |
1 |
|||||||
|
Постоянная времени, с, не более |
60 |
|||||||
|
Допустимая протечка в % от Кv, не более |
0,5 |
|||||||
|
Температура регулирующей среды, °С |
от 0 до + 225 |
|||||||
|
Допустимая температурная перегрузка, в течение не более 20 мин. |
100°С выше предела настройки |
|||||||
ВНИМАНИЕ! Запрещается устанавливать регулятор в системах, где минимальная пропускная способность ниже указанной в технических характеристиках.
Перед регулятором рекомендуется устанавливать фильтр сетчатый.
По желанию заказчика регулятор РТС-ДО и регулятор температуры РТС-ДЗ может быть укомплектован комплектом монтажных частей.
Имеется Декларация соответствия техническому регламенту таможенного союза.
Схему включения регулятора температуры дистанционные РТС-ДО и регуляторы температуры дистанционные РТС-ДЗ вышлем по дополнительному запросу.
