Индикатор давления ИД‑1
Индикатор давления ИД‑1 — это прибор для измерения давления жидких и газообразных сред, применяемый в железнодорожной и промышленной технике. Он относится к категории пружинных манометрических индикаторов и используется для контроля рабочих параметров в системах охлаждения, смазки и пневматики.
Таким образом, ИД‑1 — это базовый и надёжный индикатор давления, который широко применяется в железнодорожной, судовой и промышленной технике для контроля рабочих параметров.
Вот сравнительная таблица по индикаторам давления ИД‑1, ИД‑2 и ИД‑3, которые применяются в железнодорожной и промышленной технике:
|
Параметр |
ИД‑1 |
ИД‑2 |
ИД‑3 |
|
Тип прибора |
Механический индикатор давления |
Механический индикатор давления |
Механический индикатор давления |
|
Диапазон измерений |
0–1,0 МПа |
0–1,6 МПа |
0–2,5 МПа |
|
Класс точности |
2,5 |
1,5–2,5 |
1,5 |
|
Принцип действия |
Пружинный элемент (трубка Бурдона) |
Пружинный элемент |
Пружинный элемент |
|
Температурный диапазон эксплуатации |
–40…+60 °C |
–40…+60 °C |
–40…+60 °C |
|
Присоединение |
Резьбовое М20×1,5 |
Резьбовое М20×1,5 |
Резьбовое М20×1,5 |
|
Материал корпуса |
Сталь/алюминий |
Сталь/алюминий |
Сталь/алюминий |
|
Применение |
Контроль давления масла и воздуха в тепловозах, компрессорах |
Более широкий диапазон — системы охлаждения и смазки дизелей, судовые установки |
Высокие давления — газовые двигатели, компрессоры, гидравлические системы |
Индикаторы давления ИД-1 предназначены для дистанционного контроля избыточного давления жидкостей в системах топливоподачи, смазки и охлаждения двигателей внутреннего сгорания, а также могут быть использованы в других системах, где требуется дистанционный контроль избыточного давления неагрессивных жидкостей и паров.

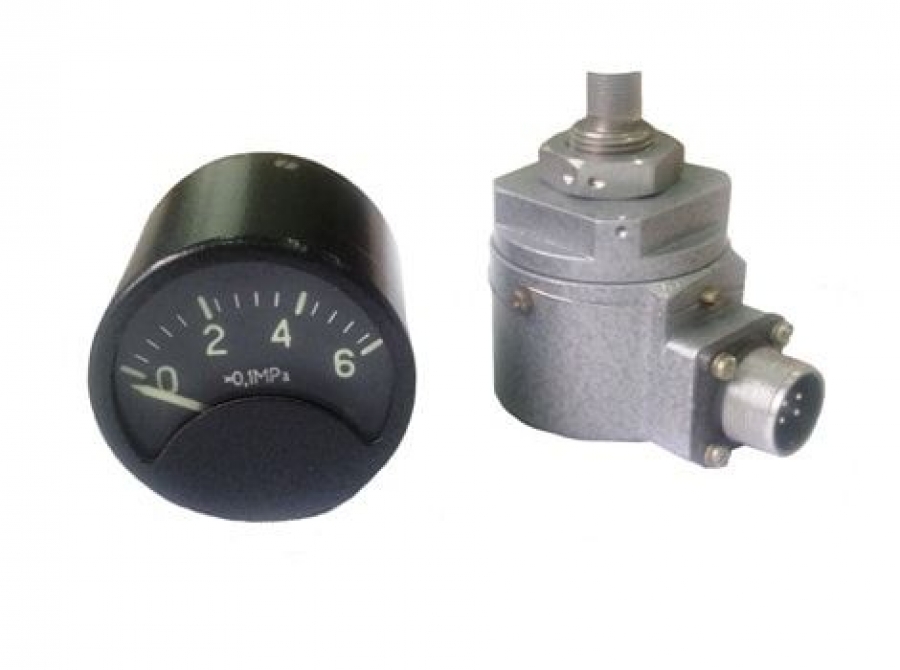

Индикаторы ИД-1 состоят из приемника давления ПД-1 и указателя давления УД-800/1-.
Индикатор давления ИД-1 имеет следующие технические характеристики
|
Диаметр корпуса указателя давления |
60 мм |
|
Предел измерений, МПа |
0,6; 1,6 МПа |
|
Предел допускаемой основной погрешности, в % от верхнего предела измерений |
±4% |
|
Длина соединительного кабеля между приемником и указателем по трассе |
не более 60 м |
|
Резьба присоединительного штуцера приемника |
М 12 х 1: 6H/6g |
|
Напряжение питания |
27 В |
|
Сила тока |
не более 0,15 А |
|
Масса манометра |
1,1 кг |
|
• По устойчивости к воздействию температуры и влажности окружающего воздуха манометры соответствуют группе исполнения Д3 по ГОСТ 12997 и имеют исполнение УХЛ или исполнение В, категорию размещения 3 по ГОСТ 15150, но для работы при температуре от-60 до + 75°С для приемника и от - 60 до + 60°С для указателя. |
|
Верхние пределы измерений и рабочие диапазоны измерений индикаторов давления ИД-1
|
Условное обозначение |
Верхний предел измерений |
Рабочий диапазон измерений |
||
|
МПа |
кгс/см? |
МПа |
кгс/см? |
|
|
Индикатор давления ИД-1-0,1, |
0,1 |
1 |
0,02–0,06 |
0,2–0,6 |
|
Индикатор давления ИД-1-0,3, |
0,3 |
3 |
0,06–0,24 |
0,6–2,4 |
|
Индикатор давления ИД-1-0,6, |
0,6 |
6 |
0,1–0,5 |
1–5 |
|
Индикатор давления ИД-1-1,5, |
1,5 |
15 |
0,2–1,2 |
2– 2 |
|
Индикатор давления ИД-1-2,4, |
2,4 |
24 |
0,4–2 |
4–20 |
|
Индикатор давления ИД-1-8, |
8 |
80 |
1–5 |
10–50 |
Ждем Ваших заявок на индикаторы давления ИД-1.
