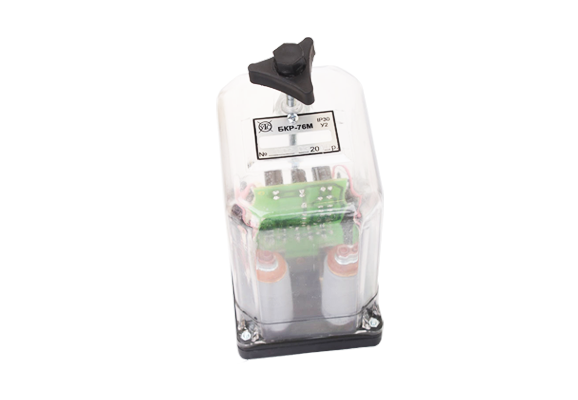

Блок БКР-76

Блок БКР-76 — это блок конденсаторов и резисторов для коммутации электрических цепей в аппаратуре электрической централизации (ЭЦ) на железнодорожном транспорте.

Назначение блока БКР-76

Предназначен для переключения встроенных резисторов и конденсаторов в схемах управления стрелками, светофорами и сигнализацией, обеспечивая задержки, фильтрацию и формирование логических зависимостей в системах ЭЦ.

Характеристики блока БКР-76

Питание — 21,6–31 В DC, ёмкость конденсаторов C1=C2=C3=470 мкФ (±20/+50%), резисторы R1=R3=51 Ом (±10%), R2=470 Ом, R5=10 Ом, R4=82 Ом (±10%). Габариты 87×112×210 мм, масса ≤1,1 кг, IP30, климат УХЛ4 (-40...+60°C), изоляция ≥20 МОм.

Особенности блока БКР-76

Корпус из пластмассы с реле НМШ, одиночные/параллельные конденсаторы и смешанные цепи; гарантированный срок 36 месяцев, монтаж в отапливаемых помещениях постов ЭЦ.

Применяемость блока БКР-76

Используется в системах ЭЦ и переездной сигнализации (посты ЭЦ, стрелочные секции); модификация БКР-76М для некапитальных помещений.

Купить блок БКР-76 можно по безналичному расчету.
