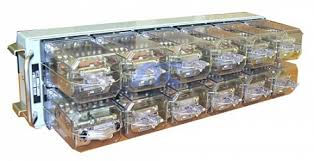

Блок релейный М-2

Блок релейный М-2 — это устройство исполнительной группы электрической централизации (ЭЦ) для управления маневровыми светофорами в железнодорожной автоматике и телемеханике.

Назначение блока релейного М-2

Предназначен для схематических зависимостей в постах ЭЦ: управления маневровым светофором в створе другого направления или из тупика, обеспечивая замыкание/размыкание цепей стрелочных участков с гальванической развязкой.

Характеристики блока релейного М-2

Количество реле — 10 шт. (типа Н или НМШ), питание 24/21,6–32,4 В DC или 21,6–25,2 В AC, габариты 0,28×0,34×0,22 м (или 0,62×0,23×0,15 м для М2-И), масса 11,2–14 кг, климат УХЛ4 (-50...+60°C), степень защиты IP30, срок службы ≥10 лет.

Особенности блока релейного М-2

Реле в розетках с фиксирующими пружинами для ремонтопригодности (без выпайки), монтаж на блочную стойку; модификации М2-МН.Р, М2-И.Р повышают надежность в РТУ СЦБ.

Применяемость блока релейного М-2

Устанавливается на постах ЭЦ РЖД, в устройствах ЖАТ для маневровой работы; совместим с системами ЭЦ-МН по ТУ32ЦШ3870-97.

Купить блок релейный М-2 можно по безналичному расчету.
