Фильтр путевой ФП-25М

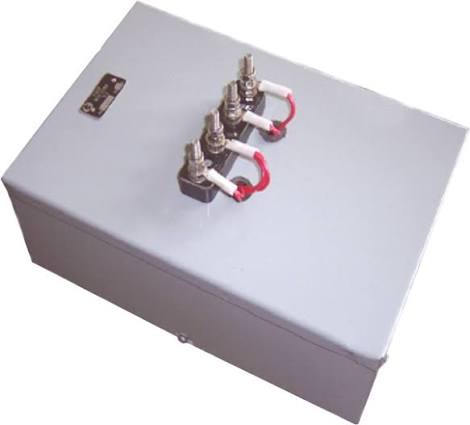

Фильтр путевой ФП-25М предназначен для защиты импульсных путевых реле в рельсовых цепях переменного тока частотой 25 Гц от влияния обратного тягового тока частотой 50 Гц и его гармоник . Применяется на железнодорожных линиях с электрической тягой переменного тока, где требуется надёжная фильтрация тяговых помех для стабильной работы систем сигнализации и блокировки.

Ключевые преимущества

- Защита путевых реле — подавление обратного тягового тока и его гармоник
- Резонансная настройка — контуры настроены на резонансные частоты при параллельном резонансе
- Металлический корпус — защищённое исполнение с резьбовыми контактами для подключения кабелей
- Готовность к работе — не требует дополнительной настройки после монтажа

Технические характеристики фильтра путевого ФП-25М

Параметр	Значение
Нормативный документ	ТУ 32 ЦШ 1419-93
Напряжение на выходе при 25 Гц	не менее 3,7 В
Напряжение на входе при 25 Гц	не более 6,2 В
Ток на входе при 25 Гц	не более 32 мА
Напряжение на выходе при 50 Гц	не более 0,4 В
Ток на входе при 50 Гц	не более 550 мА
Напряжение на выходе при 100/150/250 Гц	не более 0,2 В
Ток на входе при 100/150/250 Гц	не более 150 мА
Масса	8,5–9,0 кг

Параметры контуров фильтра путевого ФП-25М

Контур	Ёмкость, мкФ	Резонансная частота, Гц	Добротность, не менее
Трансформатор TV1	8	23 ± 1	4,3
Трансформатор TV2	6	25 ± 1	4,3
Дроссель L1	0,5	50 ± 1	8,3

Области применения фильтра путевого ФП-25М

- Рельсовые цепи переменного тока 25 Гц
- Электрическая тяга переменного тока
- Системы железнодорожной автоматики и сигнализации
