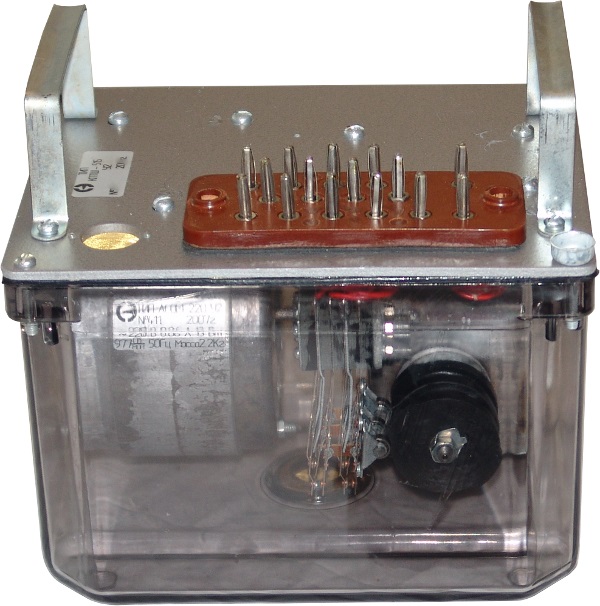

Кодовый путевой трансмиттер КПТШ-715

Кодовый путевой трансмиттер КПТШ-715 (22251-00-00) — это штепсельное устройство для формирования кодовых импульсов в рельсовых цепях систем сигнализации, централизации и автоблокировки (СЦБ) на железных дорогах.

Назначение кодового путевого трансмиттера КПТШ-715

Предназначен для преобразования непрерывного переменного тока в кодовый (импульсный) ток, питающий рельсовые цепи в устройствах кодовой автоблокировки (КАБ), электрической централизации (ЭЦ) и автоматической локомотивной сигнализации (АЛС), обеспечивая безопасность движения поездов.

Характеристики кодового путевого трансмиттера КПТШ-715

Питание — 220 В AC (198–231 В), потребляемый ток ≤0,09 А, масса ≤7 кг, длительность импульсов для кодов "Ж"/"3": 0,35/0,22 с (импульс), 0,12/0,91 с (короткий интервал); отклонения ±0,01 с (импульс/короткий интервал), ±0,02 с (длинный). Ток разрыва контактов: 200 мА (12 В DC), 55 мА (110 В AC).

Особенности кодового путевого трансмиттера КПТШ-715

Вибростойкий (5–160 Гц, 1g), с кодовыми шайбами для каналов "Ж"/"3"/"КЖ" (опережение "КЖ" на 0,03 с); штепсельное подключение для быстрой замены, монтаж в шкафах СЦБ.

Применяемость м

Используется на ЖД путях (колея 1520 мм) в КАБ и ЭЦ станций/перегонов; совместим с системами без электрификации или с тягой по ТУ 32 ЦШ 60-78.

Купить кодовый путевой трансмиттер КПТШ-715 можно по безналичному расчету.
