Тепловозные аккумуляторные батареи 48ТН450У2 - часть подвижного состава.
Аккумуляторные батареи 48ТН450У2 имеет следующие е характеристики:
|
Напряжение, В |
96 |
|
Габариты, мм |
335х330х365 |
|
Тип АКБ |
Щелочной |
|
Применяемость |
Маневровые и магистральные тепловозы |
|
Гарантия |
2 года |
Аккумуляторные батареи 48ТН450У2 предназначены для работы в стартерном режиме при запуске дизеля тепловоза от стартер-генератора, а так же для питания цепей управления, освещения и вспомогательной нагрузки при неработающем дизеле. Область рабочих температур: от минус 40 до плюс 60 С.
Масса тепловозной аккумуляторной батареи 48ТН450У2 с электролитом составляет – 1650 кг.
Применение: на магистральных тепловозах серии: ТЭП70БС; 2ТЭ70; ТЭП70У; 2ТЭ25А; 2М62; М62; 2ТЭ10М; 2ТЭ10В; 2ТЭ10У; 2ТЭ10; 2ТЭ116 и др.
На маневровых тепловозах серии: ТЭМ2; ТЭМ18ДМ; ТЭМ ТМХ; ТЭМ18В; ТЭМ14; ТЭМ7А; ТЭМ9; ТГМ4; ТГМ6; ТГМ4Б; ТГМ6Д; ТГМ40; ТГМ23 и др.
Тепловозные аккумуляторы 48TH450У2 поставляют в сухом незаряженном состоянии или залитыми электролитом и заряженными;

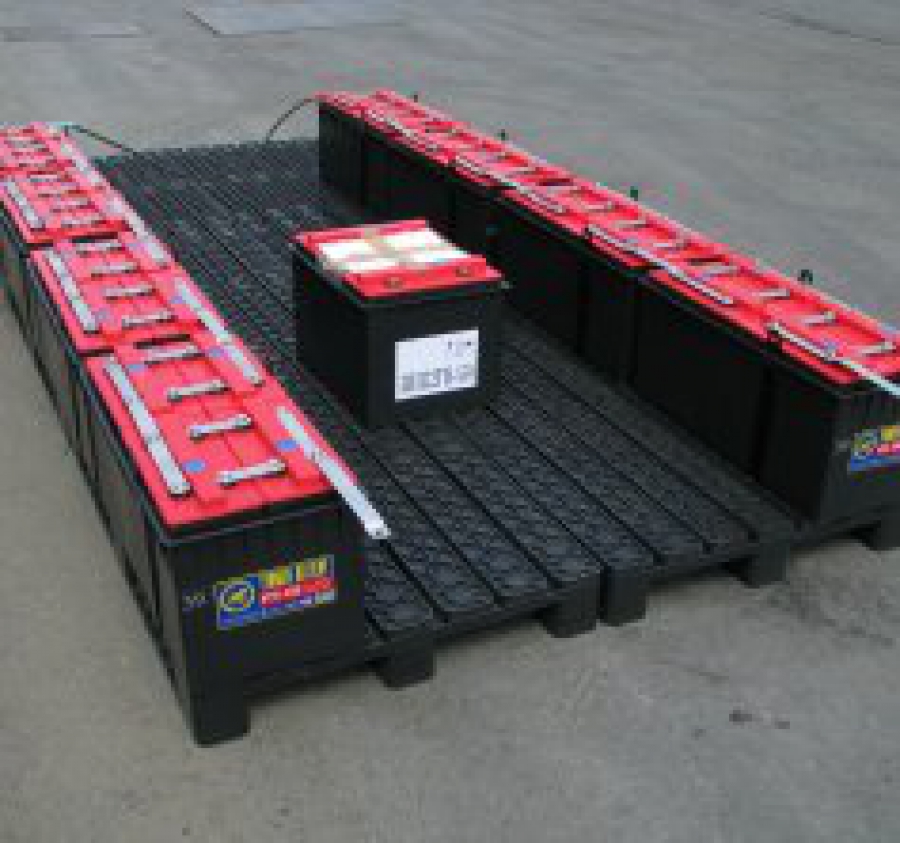

Аккумуляторные батареи для тепловозов состоят из отдельных секций, соединенных в последовательную электрическую цепь. Секции батарей состоят из двух, трех, или четырех последовательно соединенных аккумуляторов. Батарея 48ТН-450-У2 монтируется из 24 секций 2ТН-450 или из 12 секций 4ТН-450.
|
Параметр |
Значение |
|||
|
Аккумулятор ТН-450 |
Секция 2ТН-450-У2 |
АКБ 32ТН-450-У2 |
АКБ 48ТН-450-У2 |
|
|
Максимальные габаритные размеры ДхШхВ, мм |
309х154х349 |
330х335х365 |
- |
- |
|
Масса без электролита, кг |
21,0 |
44,5 |
720 |
1100 |
|
Масса с электролитом, кг |
32,7 |
67,9 |
1100 |
1650 |
|
Номинальная емкость, Ah (при 10-ти часовомрежима разряда) |
450 |
|||
|
Номинальное напряжение, В |
2 |
4 |
64 |
96 |
|
Стартерный ток разряда при 5-ти минутном режиме разряда |
1350 А |
|||
Последовательное соединение между собой аккумуляторов и секций осуществлено с помощью медных освинцованных перемычек, которые поставляются в комплекте с запасными частями для тепловозных батарей. Каждая секция батареи размещена в ящике из ударопрочного полипропилена. Герметичность аккумуляторов ТН-450 обеспечивается контактно-тепловой сваркой крышки с моноблоком.
Секции являются ремонтопригодными и позволяют с легкостью заменить один аккумулятор, при этом не меняя всю секцию целиком. Секции соединяются между собой на месте сборки с помощью комплекта перемычек, поставляемых в комплекте с батареей.
