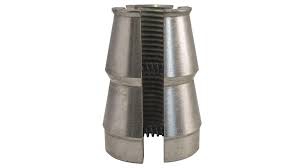

Захват для ДНА-14 – сменная часть домкрата натяжения арматуры ДНА-14

Захват клинья работают в паре с корпусом, создавая гарантированный захват арматуры и её дальнейшее натяжение.

Эти клинья внутреннего захвата устанавливаются внутри гидронатяжителя. Предназначены для анкерования на напрягаемом материале (арматурные стержни, канат, проволока) и последующего натяжения. Захват (клинья) состоит из 3 анкерующих сегментов и 6 пружин, расположенных между клиньями.

ДНА-14 разновидность домкратов для натяжения.

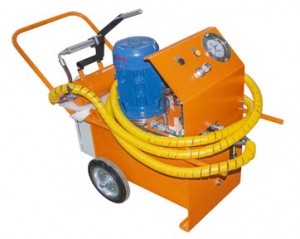

Домкраты для натяжения ДНА – гидравлический инструмент, применяемый для предварительного натяжения арматуры, проволоки, канатов.

Домкрат ДНА-14 предназначается для быстрого и качественного механического предварительного напряжения арматурных стержней из термоупрочненной стали диаметром от 8 мм до 14 мм используемой при производстве железобетонных изделий, а также арматурного каната от 9 мм до 15 мм.

Предварительное натяжение арматуры применяется при производстве таких железобетонных изделий как: шпалы железнодорожные и трамвай, опорные блоки метрополитена, плиты и многие другие.

Домкрат ДНА-14 имеет следующие характеристики:

Для натяжения каната Ø, мм

9,2-15,2

Для натяжения арматуры Ø, мм

8,0-14,0

Длина, мм

1250

Ширина, мм

600

Высота, мм

800

Масса, кг

140

Модель домкрата

ДНА

Ход штока, мм

120-400

Гидронатяжитель

Несквозной/сквозной

Управление

На рукоятке/на корпусе

Усилие натяжения, кН

162

Напряжение питания, В

380

Ждем Ваши заявки на домкраты натяжения:

Домкрат для натяжения проволоки ДНА-5;

Домкрат для натяжения арматуры и каната ДНА-14;

Домкрат для натяжения арматуры ДНА-25;

Домкрат для натяжения арматуры ДНА-30;

 запасных и сменных частей.

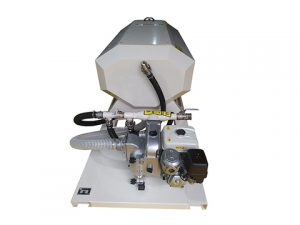

Гидросеялка – это посевная установка для выполнения работ посеву на объектах благоустройства, в том числе и на полосе отвода железнодорожного пути.

Гидросеялка или гидропосевная установка Elefante 1000 оснащена двигателем Honda GX 240 мощностью 8 л.с., имеет металлический резервуар объемом 1100 литров, что позволяет засевать с одного замеса территорию в 366 кв. метров.

Металлический резервуар обработан цинконаполненным грунтом и окрашен порошковой краской, что делает его более долговечным. Данная установка прекрасно подходит для начального уровня и выполнения работ на небольших объектах.

Гидросеялка Elefante 1000 или посевная установка Elefante 1000 имеет следующие технические характеристики:

Модель

Elefante 1000

Модель двигателя

Honda GX 240

Мощность

8 л.с.

Тип топлива

Бензин, АИ-92

Расход топлива

1,8 л/ч

Объем резервуара

1100 л

Материал резервуара

Сталь

Материал покрытия

Порошковая краска

Материал подготовки под покрытие

Цинконаполненный грунт

Тип смешивания

Гидравлический, двухпоточный с направленными разноудалёнными форсунками

Смачивание мульчи

Верхняя форсунка на быстросъемах

Время приготовления смеси

От 5 мин

Засеиваемая площадь с полного резервуара

366 м2

Засеиваемая площадь за 8 рабочих часов

до 8000 м2 (0,8 Га)

Диаметр распределительного шланга

40 мм

Длина распределительного шланга

30 м

Производительность насоса

1210 л/мин

Высота потока

8 м

Ширина распределения

3 м

Дальность распределения от пистолета

8 м

Запуск двигателя

Ручной

Тип управления распределителем

Механическое

Переключение на распределительный шланг

Механическое

Регулятор потока на пистолете

Да

Масса

290 кг

Масса с заполненным резервуаром

1290 кг

Длина

2750 мм

Ширина

1020 мм

Высота

1000 мм

Сменные форсунки на пистолет

2 шт (№1, №2)

Страна производства

Россия

Гарантийный срок

12 месяцев (на резинотехнические изделия 30 дней)

Гидросеялка Elefante 1000 или посевная установка Elefante 1000 это:

  • Надёжный двигатель Honda;
  • Быстрое смешивание гидропосевной смеси;
  • Наличие доп. форсунок для смачивания мульчи;
  • Невысокая цена;
  • Обучение ваших операторов работе с оборудованием;
  • Производительность гидросеялки до 8 000 м2 в смену;
  • Легкая транспортировка в кузове автомобиля или прицепе.

Ждем Ваших заявок на гидросеялку Elefante 1000 или посевную установку Elefante 1000

Книга инструмента строгого учета форма ПУ-80а лили по-другому называется книга учета тормозных башмаков.

Форма книги инструмента строгого учета ПУ-80а соответствует Приложению к Инструкции по текущему содержанию железнодорожного пути, а также Приложению к Порядку учета, маркировки (клеймении), выдачи и хранения тормозных башмаков на железных дорогах, промышленных предприятиях, дистанциях пути.

Книга инструмента строгого учета форма ПУ-80а ведётся в месте постоянного хранения тормозных башмаков (кладовой) лицами, уполномоченными руководителями предприятий для выполнения этой работы. Кладовые должны быть всегда в исправном состоянии и запираться на ключ. Доступ посторонним лицам в кладовую воспрещается.

Ключи от кладовой должны находиться у работников, назначенных приказом начальника станции или руководителя подразделения железной дороги, ответственными за учет и выдачу тормозных башмаков из мест их постоянного хранения, а при их временном отсутствии - у замещающих их работников.

Руководитель предприятия, эксплуатирующего тормозные башмаки назначает работников, ответственных за их учет и выдачу из мест постоянного хранения, а также обеспечивающих:

- маркировку (клеймение) тормозных башмаков;

- хранение тормозных башмаков;

- исправность тормозных башмаков;

- окраску тормозных башмаков;

- списание тормозных башмаков;

- отправку в ремонт или металлолом тормозных башмаков.

Как правило, перечисленные выше обязанности возлагаются на начальника железнодорожного цеха или иное лицо, назначенное руководителем (далее – ответственный).

Ответственный работник, назначенный приказом руководителя предприятия ответственным за учет и выдачу тормозных башмаков, получает тормозные башмаки со складов материально-технического обеспечения по накладным и обеспечивает их доставку и уборку в запираемое помещение (кладовую) или ящик, обеспечивающий их сохранность. Указанные работники отвечают также и за ведение книги инвентаря строгого учета.

Руководитель предприятия назначает работника из числа руководящего состава предприятия, осуществляющего контроль над правильностью учета, хранения и использования тормозных башмаков на железнодорожных путях станции или подразделения.

Выдача каждого тормозного башмака регистрируется в книге инструмента строгого учета и удостоверяется подписью работника, получившего тормозной башмак

Книга инструмента строгого учета (Форма ПУ-80а) имеет графы:

  1. № п/п
  2. Клеймо
  3. Дата поступления
  4. Откуда поступил
  5. Примечание
  6. Кому выдан
  7. Время выдачи
  8. Расписка в получении
  9. Примечание

Ждем Ваших заявок на книгу инструмента строгого учета (форма ПУ-80а) или книгу учета тормозных башмаков.

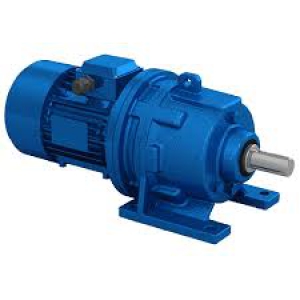

Мотор-редуктор 4МП планетарный крановый двухступенчатый горизонтальный

 Основные технические характеристики мотор-редукторов 4МП

  • передаточное число редуктора: зависит от модели;
  • питание: 220 или 380 В;
  • крутящий момент: до 560 Нм;
  • частота вращения выходного вала: от 3,55 до 370 об/мин;
  • рабочий диапазон температур: -40 - +40⁰С;
  • различное климатическое исполнение;
  • до 3 ступеней, в зависимости от модели;
  • горизонтальный выходной вал.

Мотор-редуктор 4МП имеет следующие модификации:

мотор-редукторов 4МП-63

мотор-редукторов 4МП-80

мотор-редукторов 4МП-100

мотор-редукторов 4МП-125

 Планетарные мотор-редукторы типа 4-МП могут успешно использоваться в самых различных отраслях промышленности. Они предназначены для уменьшения частоты вращения электродвигателя с одновременным ростом крутящего момента.

Это позволяет, не меняя характеристики мотора, увеличивать его мощность, что существенно расширяет сферу применения устройства.

 Высокая устойчивость к ударным нагрузкам позволяет эксплуатировать редукторы 4-МП даже в тяжелых условиях.

Ждем заявки на мотор-редуктор 4МП

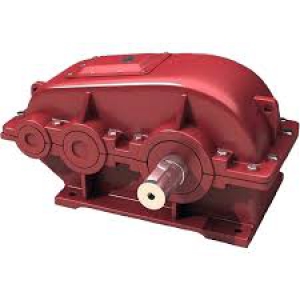

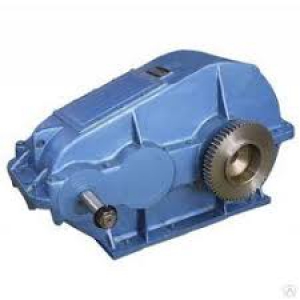

Редуктор РМ-750 крановый горизонтальный двухступенчатый

К семейству крановых редукторов РМ можно отнести редукторы цилиндрические двухступенчатые горизонтальные типов РМ-250; РМ-350; PM-400; РМ-500; Р650; РМ-750; РМ-850; PM-1000.

Крановые редукторы РМ предназначены для работы в районах с умеренным, сухим, влажным и тропическим климатом.

 Редуктор РМ-750 – лучший вариант для подъемной техники.

Редукторы серии РМ могут входить в состав любой техники, которая допускает использование агрегатов цилиндрического типа. Следовательно, также способен принимать участие в приводе металлообрабатывающего и прокатного оборудования, конвейеров и автоматических манипуляторов сложных машин и конечно грузоподъемной техники.

Преимущества конструкции Редуктор РМ-750

Спроектирован по двухступенчатой схеме с использованием межосевого расстояния от 250 до 1000 мм. Наиболее крупные модификации имеют габаритные размеры 1896*660*965 мм и массу 2122 кг. При частоте вращения входящего вала в 1500 об/мин предельный крутящий момент составляет от 700 до 50000 Нм. В случае непредвиденных обстоятельств допускается двукратная перегрузка в момент пуска или изменения режима движения.

Зубчатые колеса в механизме могут соответствовать передаточному отношению от 1:8 до 1:50 в зависимости от потребности заказчика. Максимальная номинальная нагрузка на входящий вал может составлять от 2900 до 4500 Н, что позволяет использовать электродвигатели особо высокой мощности, а также другие типы привода. Кроме того, этот показатель означает, что редуктор цилиндрический РМ может входить в состав тяжелых и высоконапряженных конструкций – таких, как крупногабаритные подъемные краны.

Как и другие приводы цилиндрического типа, обладает высоким КПД – до 98%, а также может иметь соосное или параллельное расположение входящего и выходящего вала. Серия РМ не имеет предпочтительного направления вращения и может работать в условиях знакопеременных нагрузок. Данная серия максимально приспособлена для функционирования в составе тяжелой подъемной техники, который обеспечит надежное выполнение наиболее сложных работ.

Условия эксплуатации Редуктор РМ-750

  • нагрузка постоянная и переменная одного направления и реверсивная;
  • работа длительная или с периодическими остановками;
  • вращение валов в любую сторону;
  • частота вращения входного вала не должна превышать 1500 об/мин.;
  • температура внешней среды от минус 40°C до плюс 50°С;
  • повышенная запыленность, неагрессивная среда;
  • климатические исполнения У, Т (для категории размещения 1…4) по ГОСТ 15150-69.

Редуктор РМ-750 имеет следующее обозначение:

  • РМ-750-40-12 У2
  • РМ — тип
  • 750 — общее межосевое расстояние
  • 40 — номинальное передаточное число
  • 12 — вариант сборки
  • У2 — климатическое исполнение и категория размещения
  • 12М У2 — то же с концом выходного вала в виде части зубчатой муфты
  • 12М У2 z=48 — в обозначении РМ-1000 с концом выходного вала в виде части зубчатой муфты указывается число зубьев муфты

Ждем Ваших заявок на редуктор РМ-750.

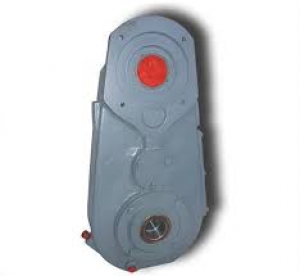

Редуктор А 400 крановый вертикальный имеет следующие основные параметры:

  • выходной вал, частота вращения — до 1000 об./мин. (при этом окружная скорость зубчатых передач не должна превышать 12 /с);
  • межосевое расстояние — 400

  • передаточные числа: 20; 25; 35,5; 40; 50; 63;

  • входной вал, значения вращения: до 1500 об./мин.;

  • режимы работы — ПВ (продолжительность включения)

  • габариты: 370 — 230 — 672 (высота) мм.;

  • вес — 110 кг.

  • нагрузка одного направления или реверсивная;

  • работа без остановок до 30 мин.;

  • атмосферы при значениях запыленности окружающей среды более 10мг/м³;

  • валы вращаются в нескольких направлениях;

  • исполнение для климатических зон отдельных моделей — Т и У;

  • монтируется вертикально или в наклонном положении.

  • крутящий момент выходного вала может быть, в зависимости от режимов работы: 1350 Нм, 1550 Нм, 2100 Нм, 24500 Нм

Оборудование подобного типа исправно работает на открытом воздухе, под навесами и в помещениях, где установлены нужные стандарты температуры и влажности.

Редуктор А 400 крановый вертикальный имеет следующие технические характеристики:

Типоразмер редуктора

Передаточное отношение

Частота вращения входного вала, мин-1

Номинальный крутящий момент на выходном валу, Н*м

Режимы работы

Допускаемый крутящий момент на выходном валу, Н*м

А -400

20; 25; 35,5; 40; 50; 63

1500

1350

ПВ=100%

1350

ПВ=40%

1550

ПВ=25%

2100

ПВ=15%

2450

Редуктор А 400 крановый вертикальный нашел свое применение в системах мостовых однобалочных кранов. Его используют в машинах грузоподъемностью от 1-5 тонн и 10 тонн.

Ждем Ваших заявок на редуктор А 400 (крановый вертикальный).

Редуктор крановый Р 400 (ГПШ-400) предназначен для использования в приводах механизмов передвижения грузоподъемных кранов и для увеличения крутящего момента и уменьшения частоты вращения различных машин и механизмов.

Редуктор крановый Р 400 (ГПШ-400) имеет следующие технические характеристики:

Марка редуктора

Редуктор Р 400

Редуктор Р 500

Номинальное передаточное число

8,10,12.5,16.5,20,22.4,31.5,40,50

8,10,12.5,16,20,25,31.5,40,50

Крутящий момент на выходном валу, Нм

1200…7000

2800…14000

Масса, кг, не более

267

410

Пример условного обозначения при заказе Р-400-20-27-У1 — редуктор цилиндрический двухступенчатый типа Р с суммарным межосевым расстоянием ступеней 400 мм, номинальным передаточным отношением 20, вариантом сборки 27, климатическим исполнением У и категорией размещения 1.

Условия применения

вращение валов в обе стороны;

– температура внешней среды от -40°С до +50°С;

– неагрессивная среда, умеренные запыленность и влажность;

– скорость вращения быстроходного вала не более 1000 об/мин;

– эксплуатация в макроклиматических районах с умеренным (У), сухим и влажным тропическим

(Т) климатом, категории размещения 2 по ГОСТ I5150-69.

Условные обозначения

Р-400-12,5-4

  • Р-тип
  • 400-суммарное межосевое расстояние
  • 12,5- передаточное число редуктора
  • 4-вариант сборки.

Ждем заявки на редуктор крановый Р 400 (ГПШ-400)

Крючья крепления рельсов или крюки для рельс - элемент крепления рельсов кранового пути.

Крючья рельсовые применяются для крепления различных рельсов кранов к подкрановой балке.

При креплении железнодорожных и крановых рельс крючьями к подкрановой балке, диаметр и размеры крючьев подбираются в зависимости от диаметра отверстий в рельсе, ширины верхнего пояса балки, типа рельса.

Разработаны крючья крепления рельсов для следующих типов рельсов:

- крюк для узкокалейных рельс Р-18, Р-24;

- крюк для железнодорожных рельсов Р-43, Р-50, Р-65;

- крюк для крановых рельсов КР-70, КР-100.

Крепление крючьями рельсовыми представляет собой конструкцию из стяжек-крюков, фиксирующих рельс относительно подкрановой балки. Крючья устанавливаются попарно, по всей длине фиксируемого рельса.

Крючья крепления рельсов или крюки для рельс, как правило применяются для мостовых электрических кранов общего назначения легкого и среднего режимов работы.

Крючья крепления рельсов изготавливаются под заказ из прутка углеродистых марок стали.

Планки упорные У1, У2 и У3 – элементы крепления кранового рельса.

Планки упорные У1, У2 и У3 - это элементы узла крепления крановых рельсов к стальным подкрановым балкам под мостовые электрические краны общего назначения легкого, среднего и тяжелого режимов работы.

Материал упорных планок — сталь по ГОСТ 380—71. Допускается применение следующих марок стали для изготовления упорных планок У1, У2, У3:

ВСтЗкп2 — для расчетной температуры минус 40°С и выше;

ВСтЗГпсб или ВСтЗспб — для расчетной температуры ниже минус 40 до минус 65°С включительно. Разрешается применять стали по ГОСТ 23570—79 следующих марок: 18кп вместо ВСтЗкп2; 18Гпс или 18сп вместо ВСтЗГпсб и ВСтЗспб.

Упорные планки У1, У2, У3 применяются для крепления любых типов крановых рельсов к стальным подкрановым балкам под мостовые электрические краны общего назначения легкого, среднего и тяжелого режимов работы, применяемые в зданиях и на открытых крановых эстакадах с расчетной сейсмичностью до 9 баллов включительно и эксплуатируемые в районах с расчетной температурой наружного воздуха минус 65°С и выше.

Нормативные требования к планкам упорным У1, У2, У3 регламентируются ГОСТ 24741-81 «Узел крепления крановых рельсов к стальным подкрановым балкам».

Марка узла крепления в зависимости от типа кранового рельса и расчетной температуры наружного воздуха района строительства (далее — расчетная температура), расстояние от оси подкрановой балки до оси узла крепления.

Ждем Ваших заявок на упорные планки У1, У2, У3.
