Правильный выбор рельсовых скреплений

Правильный выбор рельсовых скреплений критически важен, так как эти малозаметные элементы соединяют рельс и шпалу, обеспечивая безопасность и долговечность всей железнодорожной инфраструктуры. Их главная задача — надежно передавать нагрузки от поездов на основание, сохраняя стабильность колеи. Ошибка в выборе ведет не только к ускоренному износу пути, износу колес подвижного состава и рискам для движения, но и к многократному росту эксплуатационных расходов.

Вот обзор основных сфер применения рельсовых скреплений с учетом их специфических требований:

Железнодорожный путь

Это основная и самая обширная область применения. Скрепления здесь должны выдерживать огромные нагрузки от высоких скоростей и тяжеловесных составов.

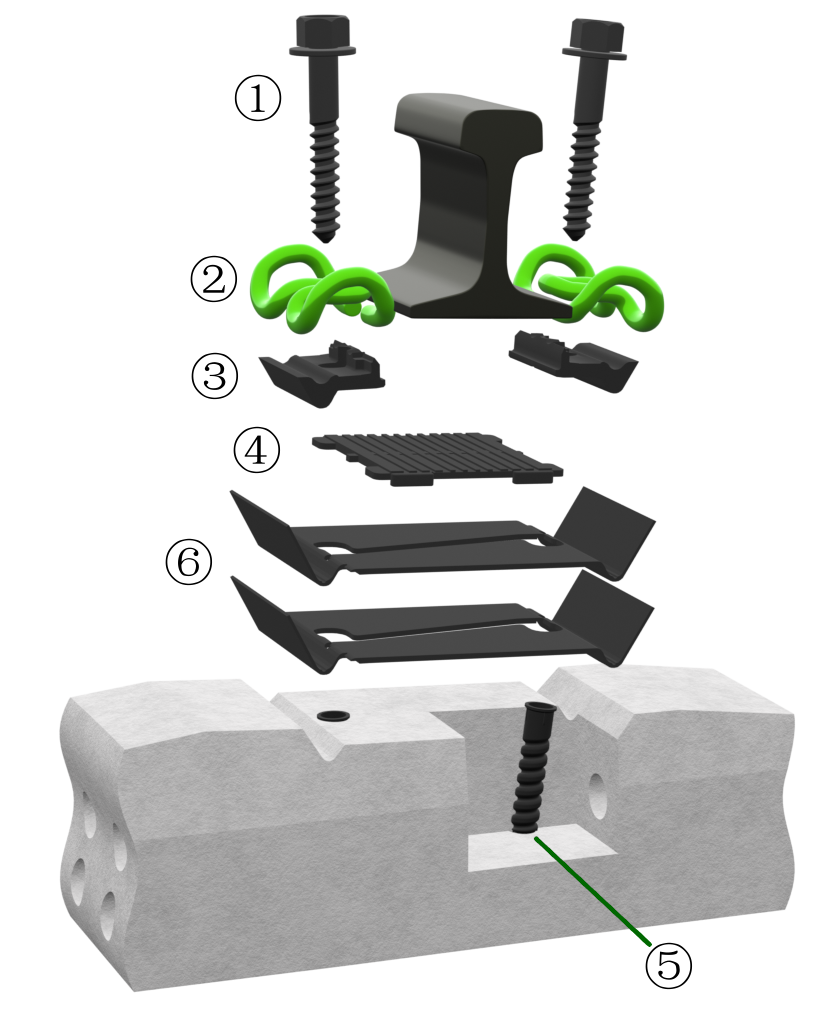

Магистральные линии: Для них разрабатываются современные высоконадежные системы, например, скрепление W30, которое применяется на бесстыковом пути и рассчитано на осевые нагрузки до 35 тонн. Ключевые требования — минимальное обслуживание и стабильность колеи.

Скоростные линии и тяжеловесное движение: Требуют особых решений, таких как скрепления с упругими пружинными клеммами (типа Skl). Они снижают динамические нагрузки на путь и сокращают затраты на выправку пути не менее чем на 20%.

Пути промышленных предприятий и узкая колея: Здесь применяются специализированные скрепления, часто более простой конструкции, например, для рельсов типа Р-18 и Р-24.

Трамвайный путь

Трамвайные пути работают в уникальных условиях городской среды, где важны не только нагрузки, но и шум, вибрация и вписывание в крутые повороты.

Важные критерии для рельсовых скреплений трамвайного пути

• Снижение шума и вибрации
• Работа на кривых малого радиуса.
• Особые шпалы для желобчатых рельс.

Метрополитен

В условиях тоннелей и эстакад к скреплениям предъявляются повышенные требования по безопасности и изоляции.

• Электрическая изоляция: Это критически важно для систем автоблокировки и защиты от блуждающих токов. В метрополитене обязательно используют изолирующие прокладки и втулки в скреплениях (из резины или полиэтилена) для обеспечения высокого переходного сопротивления между рельсами и "землей" (обделкой тоннеля).
• Надежность в стесненных условиях: Скрепления на метромостах и в тоннелях должны исключать контакт с конструкциями и обеспечивать зазоры не менее 50 мм до путевого бетона и других элементов.

Крановые пути (подтележечные)

Здесь скрепления обеспечивают работу мостовых, козловых кранов и различных рельсовых тележек самоходных и ручных, где ключевым фактором является точность и безопасность.

• Высокая точность монтажа: Стыки подтележечных рельсов не должны иметь отклонений по высоте и в плане более 1 мм, а зазор в стыках — не более 2 мм.
• Надежное закрепление: Крепление должно исключать любое (поперечное или продольное) смещение рельса при передвижении крана. Приварные фасонки и подкладки используются для жесткой фиксации.
• Особые зоны: Стыки рельсов предписывается располагать над диафрагмами балок, чтобы избежать прогибов и деформаций конструкции.

Другие сферы

Кроме того, скрепления находят применение в специализированных областях:

• Стрелочные переводы и пересечения: Это сложные узлы, где скрепления крепят рамные рельсы, остряки и крестовины, обеспечивая их точное взаимное положение.
• Безбалластный путь на мостах, эстакадах: Здесь скрепления должны компенсировать температурные деформации рельсов. Для этого применяются температурные компенсаторы — устройства, которые позволяют рельсам свободно удлиняться, не создавая напряжений в конструкции.
• Подъездные пути предприятий: Используются стандартные или упрощенные типы скреплений в зависимости от интенсивности движения и типа подвижного состава.

Независимо от сферы применение Одной из главных тенденций развития рынка рельсовых скреплений является переход от традиционных болтовых скреплений, требующих постоянного контроля и подтяжки, к малообслуживаемым и безболтовым конструкциям и системам.

Проблема традиционных систем: Существующие конструкции, такие как КБ-65, не в полной мере обеспечивают надежность на бесстыковом пути при повышенных скоростях. Основная проблема — неоднородность усилий натяжения, которая приводит к деформациям рельсов и значительному объему выправочных работ (до 40-50% от общего объема).

Кроме того, очень трудоемкое обслуживание резьбовых соединений скреплений типа КБ. Подтяжка болтов, работы по смазке, очистке и контролю момента затяжки.

Все это можно избежать применяя малообслуживаемые или необслуживаемые рельсовые скрепления.

Ключевые преимущества: исключение работ по смазке, очистке и контролю момента затяжки; меньшее количество деталей (экономия до 20 тонн металла на километр пути); снижение затрат на текущее содержание в 5 раз по сравнению с болтовыми скреплениями.

Совершенствование упругих элементов и материалов

Эволюция затронула и упругие элементы скреплений — прокладки и клеммы. От их характеристик напрямую зависит долговечность всей системы.

Резиновые прокладки: Являются ключевым элементом, обеспечивающим виброзащиту и снижение динамического воздействия на путь . Их срок службы в условиях высокой нагрузки (до 100 млн т брутто в год) составляет 4-6 лет, при этом они испытывают огромное количество циклов нагружения . Совершенствование их материалов направлено на повышение износостойкости в широком диапазоне температур (-55... +70 °C).

Упругие клеммы: Ведется работа по оптимизации их конструкции для увеличения площади контакта, увеличение эластичности и снижения напряжений.

В целом есть такой тренд на создание новых инновационных материалов

На рынок активно внедряются композитные материалы и высокоэффективные термопласты, которые обеспечивают лучшую коррозионную стойкость и снижают вес конструкций. Например, в новой системе SBW4 от Vöstalpine используется облегченная конструкция анкера (на 20% легче), что снижает производственные и транспортные расходы.

Экономическая эффективность и адаптация к нагрузкам

Выбор типа скрепления все чаще основывается на экономическом анализе полного жизненного цикла (LCC).

Снижение совокупных затрат: Исследования показывают, что современные системы скреплений со сроком службы 15-20 лет могут обеспечить снижение совокупных затрат на 15-25% по сравнению с традиционными решениями.

Дифференцированный подход: Экономическая эффективность разных типов скреплений напрямую зависит от грузонапряженности участка и климатических условий. Для высоконагруженных магистралей и скоростных линий рекомендуются пружинные системы, а в агрессивных средах — композитные.

Автоматизация и интеграция в цифровую среду

Современные системы проектируются с учетом возможности автоматизированной сборки и обслуживания.

Автоматизация укладки: Новые системы, такие как SBW4, специально разработаны для интеграции в автоматизированные линии по сборке рельсошпальной решетки, что снижает влияние человеческого фактора и повышает скорость работ.

Предсказательное обслуживание: Активно развивается интеграция с системами цифрового мониторинга. Использование датчиков и средств диагностики позволяет в реальном времени отслеживать состояние скреплений, переходя от регламентного обслуживания к обслуживанию по фактическому состоянию.

Вывод

Современные тенденции развития рельсовых скреплений характеризуются переходом к безболтовым, малообслуживаемым системам с улучшенными упругими характеристиками. Главные цели — повышение надежности и безопасности при росте скоростей и нагрузок, а также существенное снижение эксплуатационных затрат за счет увеличения срока службы, уменьшения объема обслуживания и внедрения автоматизированных методов укладки и мониторинга.

 У наше организации вы можете купить следующие необслуживающие системы рельсовых скреплений:

У наше организации вы можете купить следующие необслуживающие системы рельсовых скреплений:

-        Узел рельсового скрепления системы W 30 Vossloh;

-        Узел рельсового скрепления системы W 21 Vossloh.
